Cómo instalar un ventilador en un falso techo

Antes de empezar a colocar un ventilador en un falso techo, comprueba que lo tienes todo para empezar, así como las herramientas que vas a necesitar para la instalación. Recuerda que es importante que cuentes con la escalera adecuada que garantice tu estabilidad.

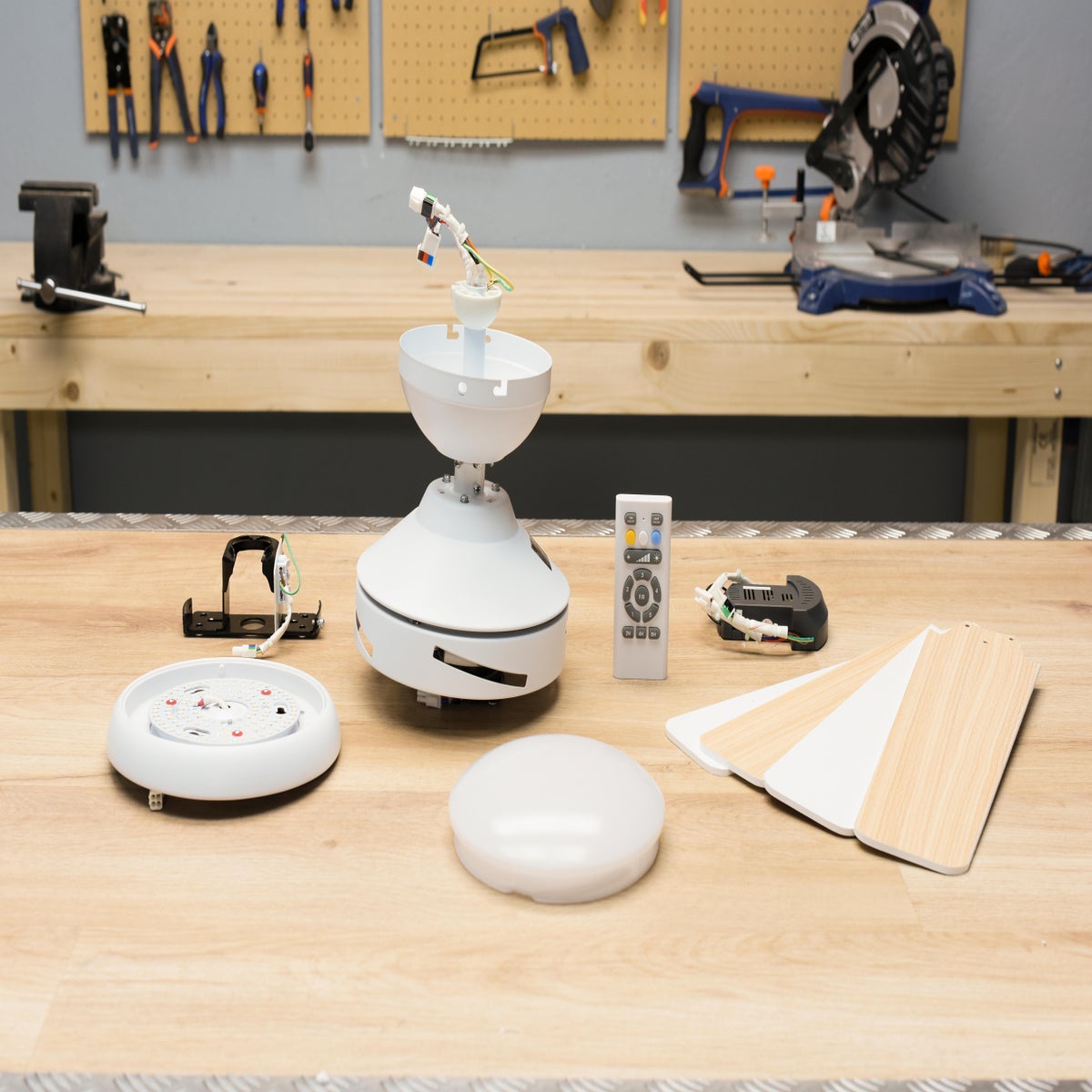

En este caso, utilizamos un ventilador de cuatro palas, que incluye en el embalaje todo el kit, compuesto por el soporte, las palas, el motor, la placa LED, el receptor y el mando a distancia y los embellecedores.

Lo primero para colocar el ventilador en falso techo es montar las palas. Las de este modelo son reversibles, con lo que podrás conseguir distintos acabados en blanco o madera.

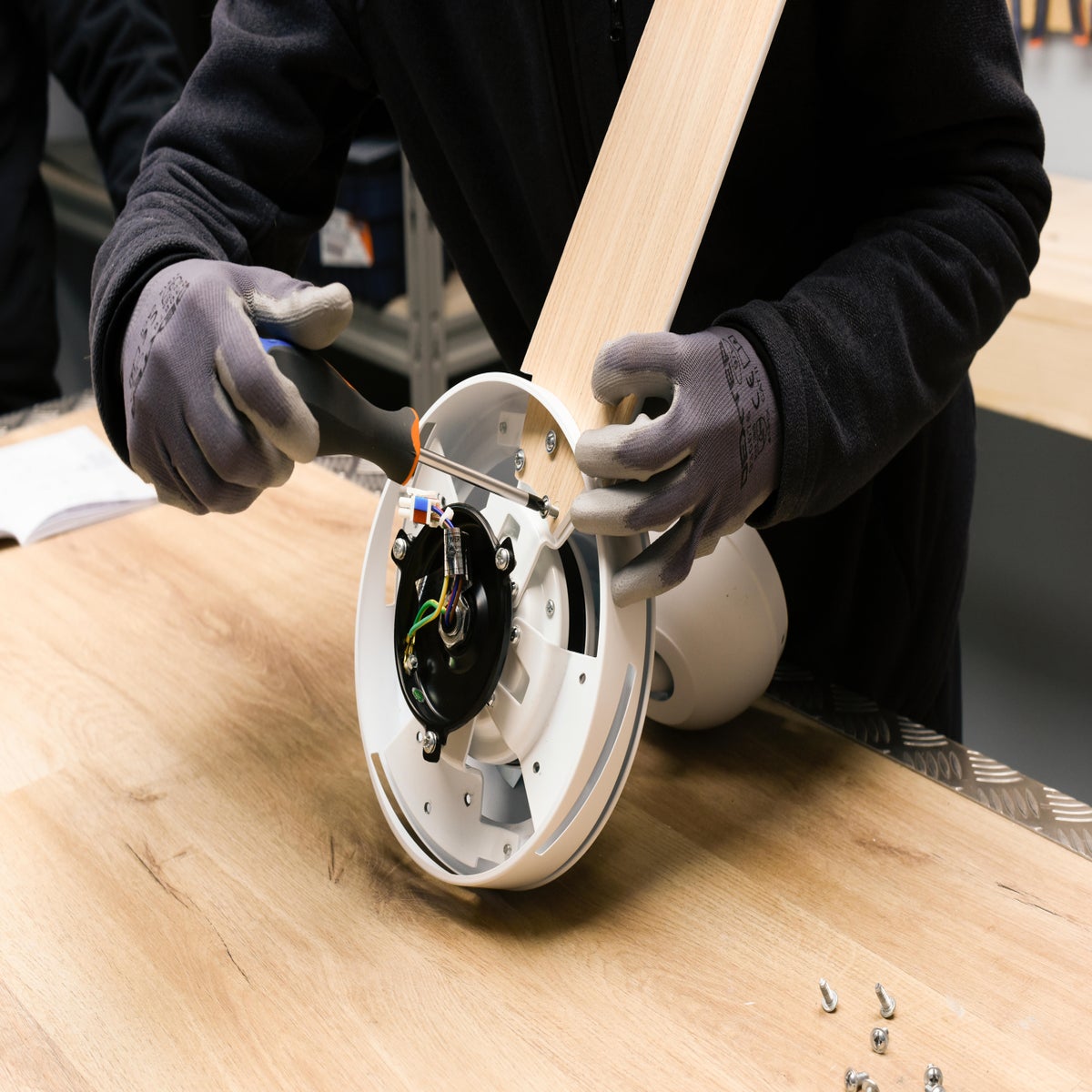

Los tornillos de sujeción de las palas estarán colocados en su lugar. Debes desatornillarlos. Después pon la primera pala en su lugar, en la posición correcta, y atornilla hasta que quede bien sujeta.

Actúa de la misma manera con el resto de las palas.

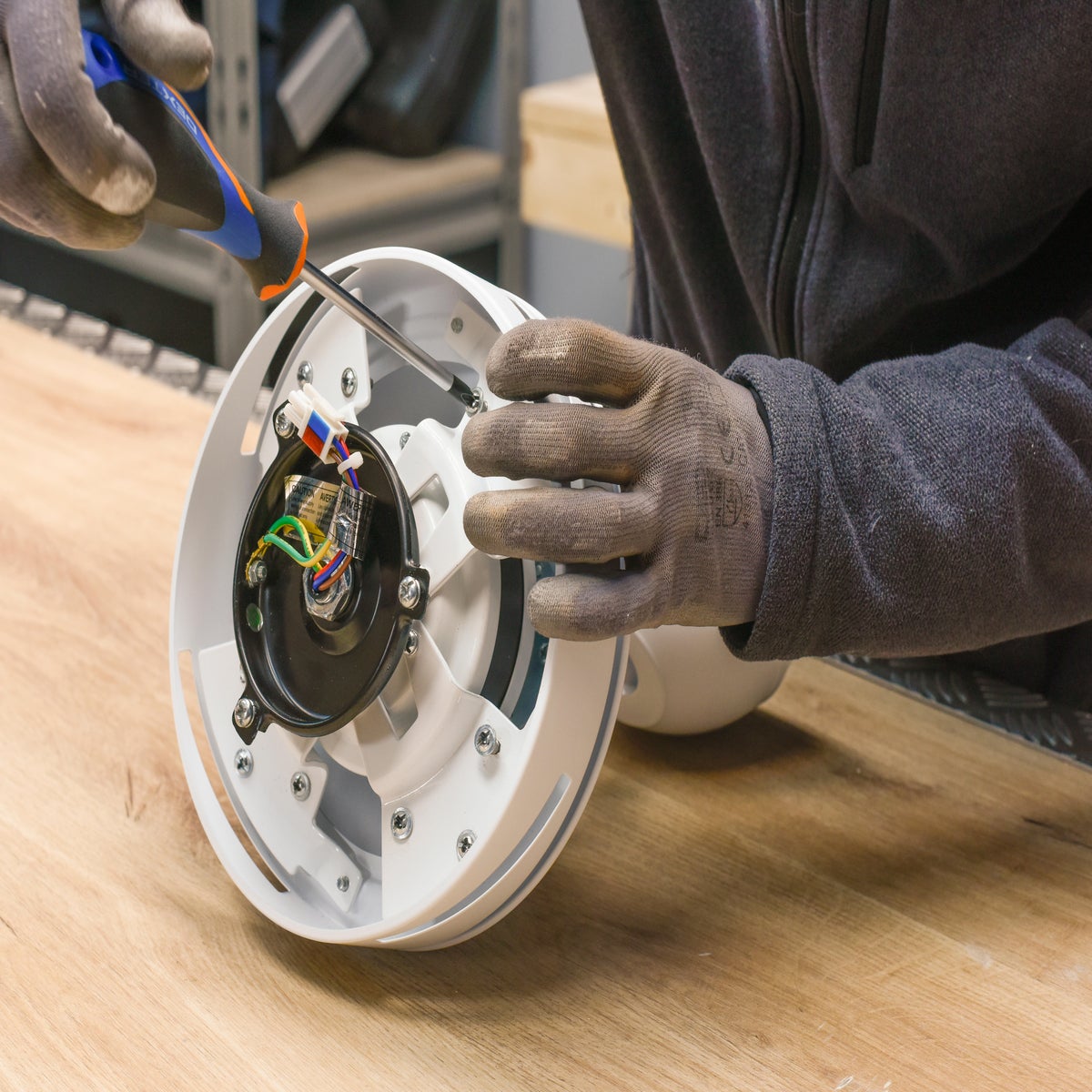

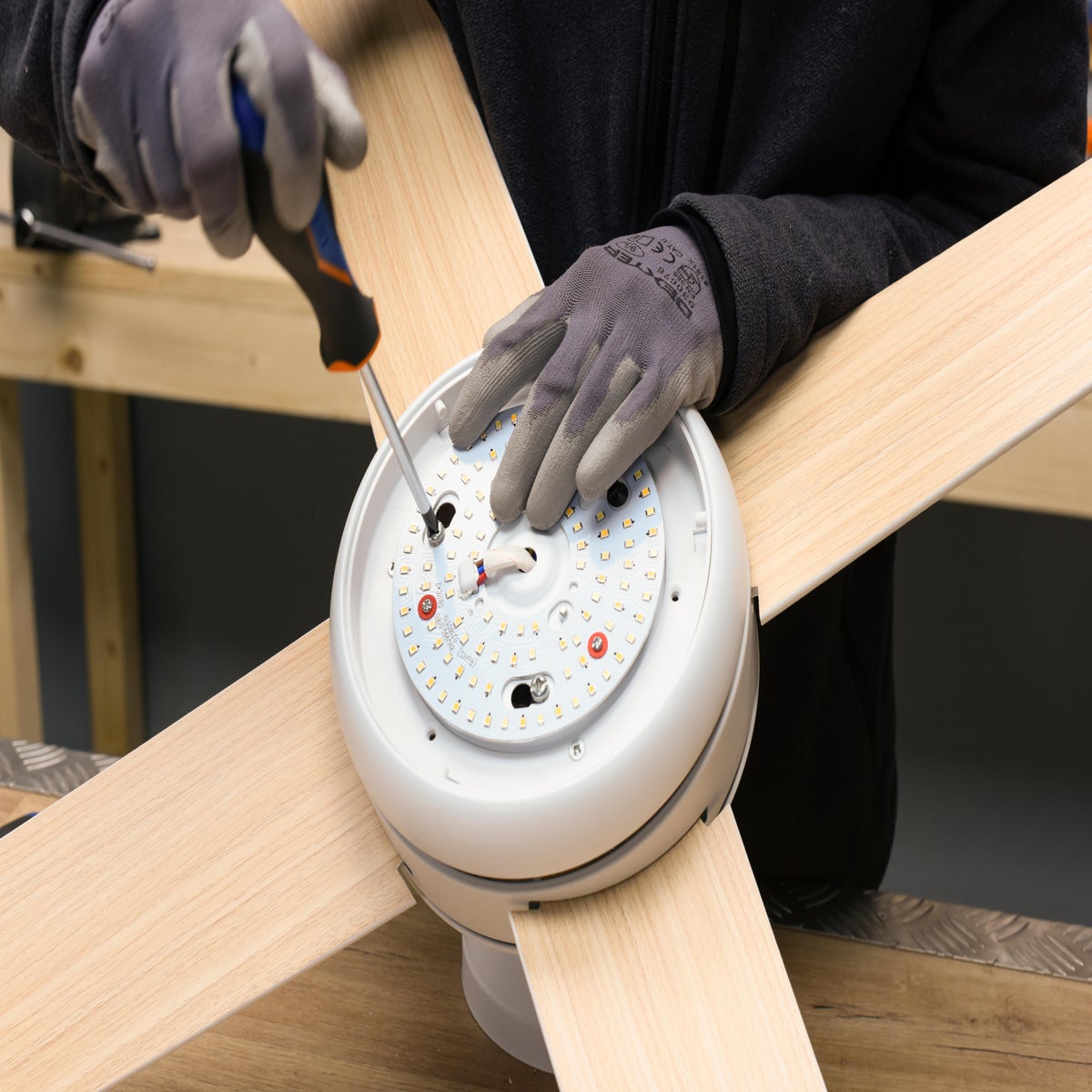

Si la placa de iluminación está montada en el motor del ventilador, debes desatornillar y quitarla, para poder hacer la conexión eléctrica.

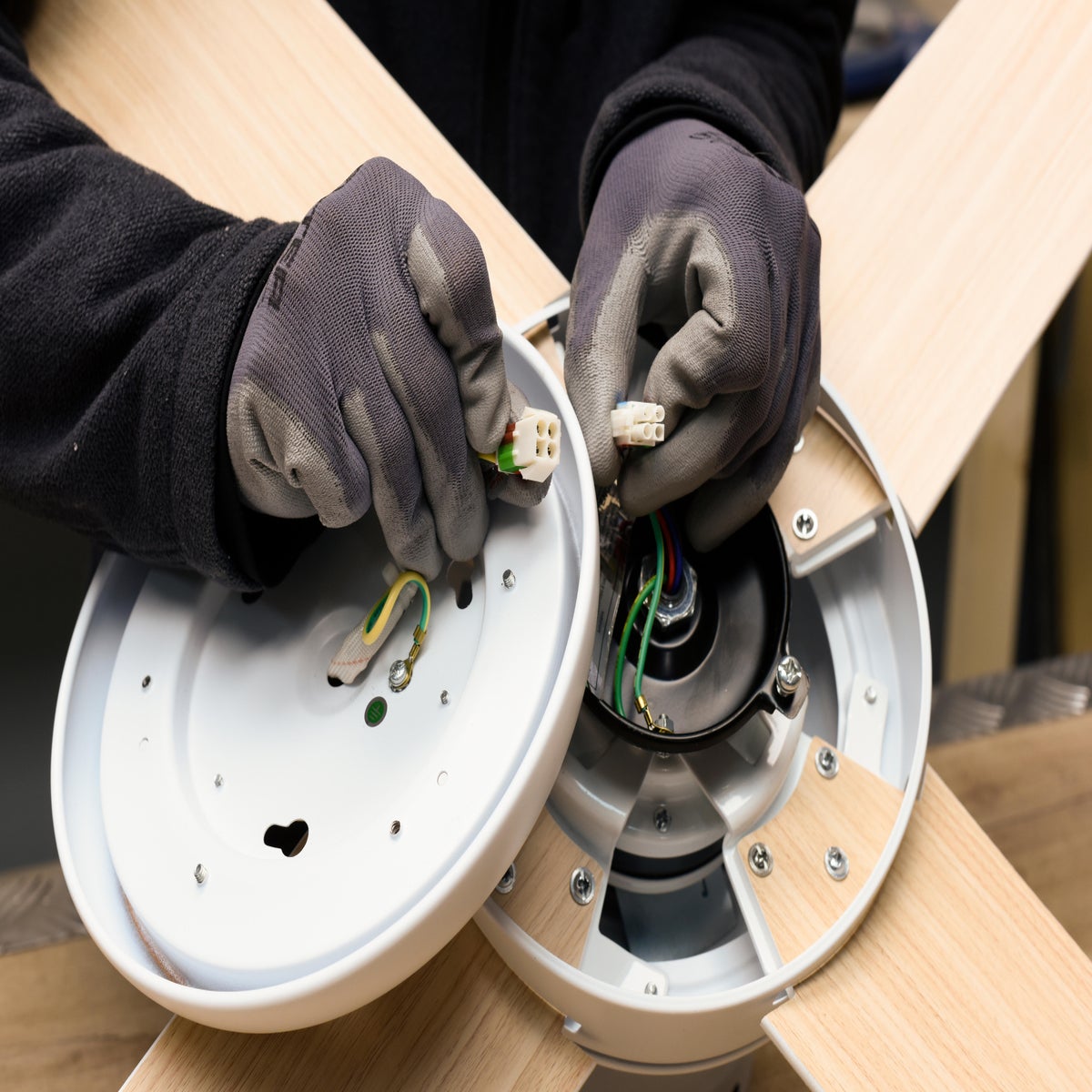

Haz la conexión eléctrica entre la placa y los cables que llegan por el tubo colgante del ventilador. Normalmente es mediante presión de las dos clemas.

Coloca la placa de nuevo en su lugar y atornilla.

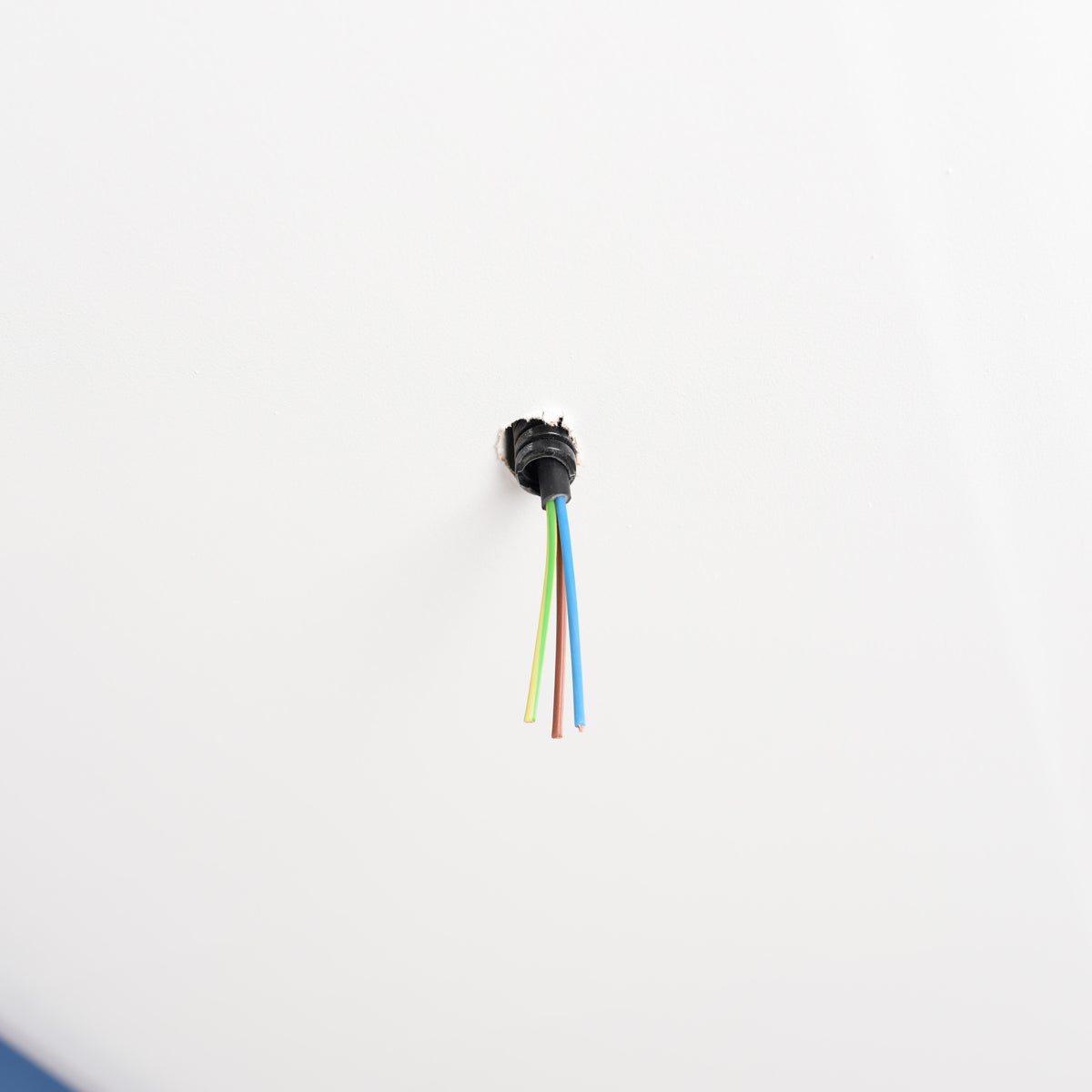

El ventilador lo puedes colocar en un punto del techo donde lleguen los tres cables necesarios para su funcionamiento, el de fase, el neutro y el de toma de tierra.

Este es imprescindible por seguridad, así que si el punto de luz es de una instalación antigua tienes que insertar el tercer cable de toma de tierra desde una caja de derivación.

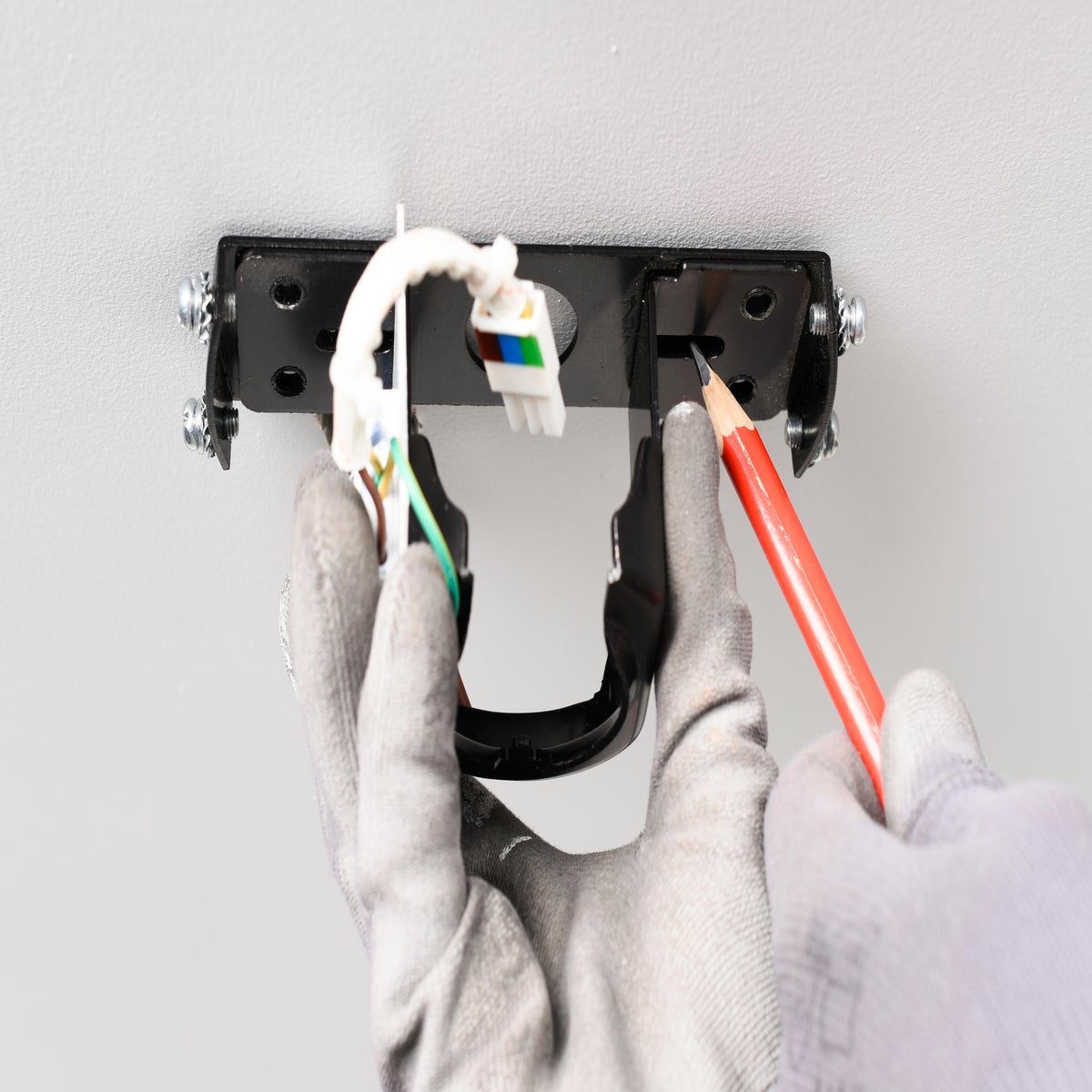

Marca la posición del soporte en el techo con un lápiz.

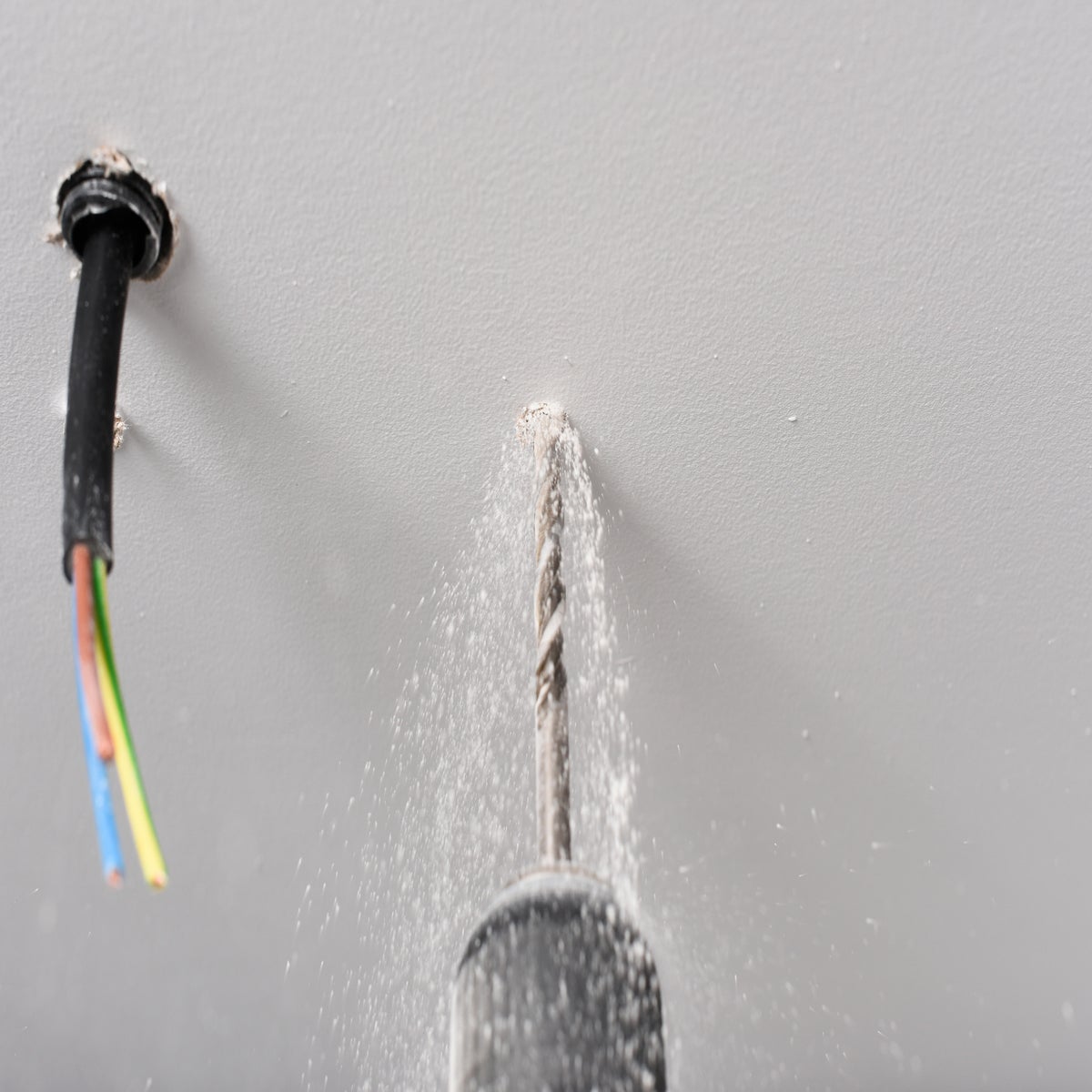

A continuación, taladra con la broca del tamaño adecuado, según sea el grosor del taco de vuelco. No hay que perforar en posición de percusión, para evitar que las placas del techo se desgarren.

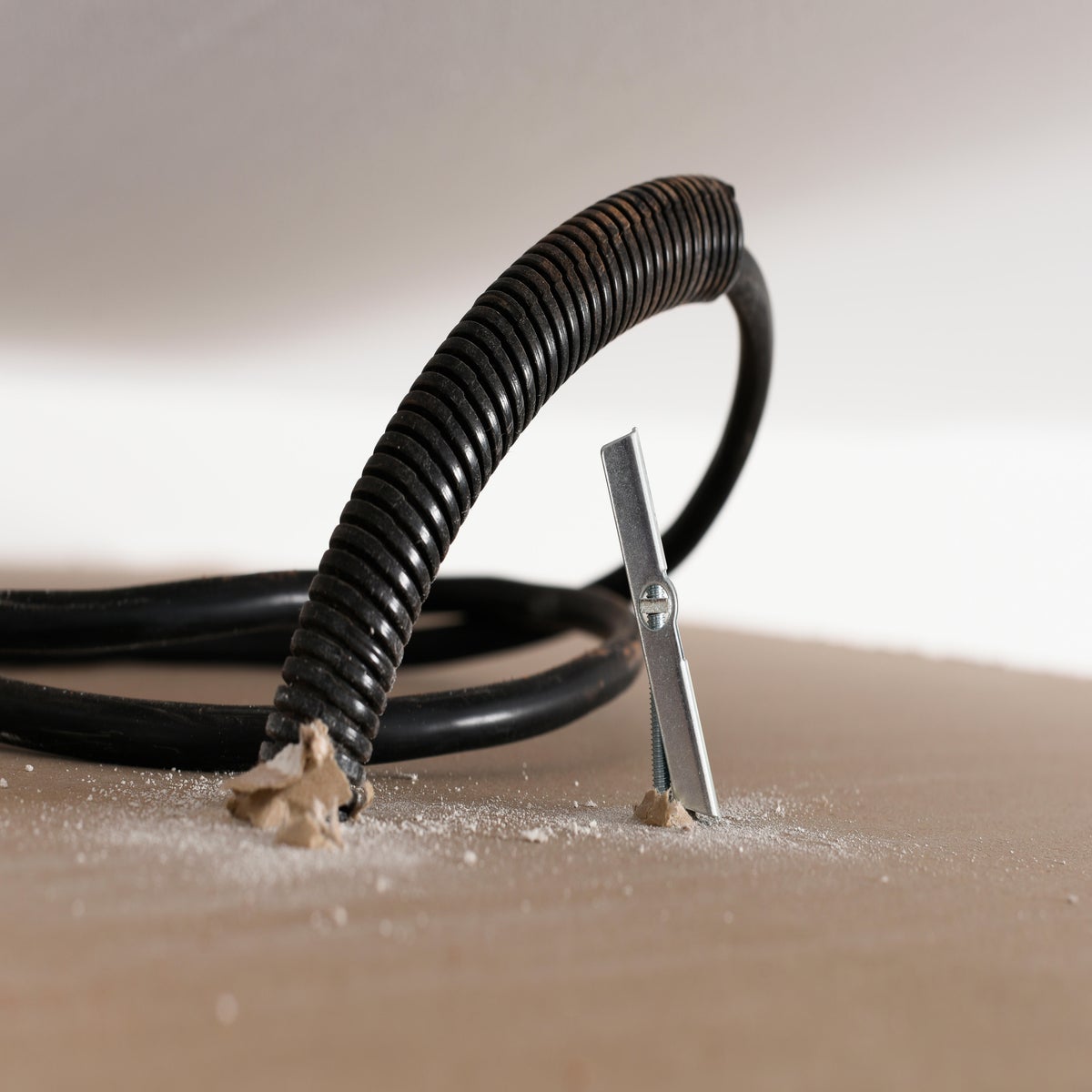

Pliega o endereza el taco, mételo por los agujeros y tira suavemente para comprobar que ha quedado encajado.

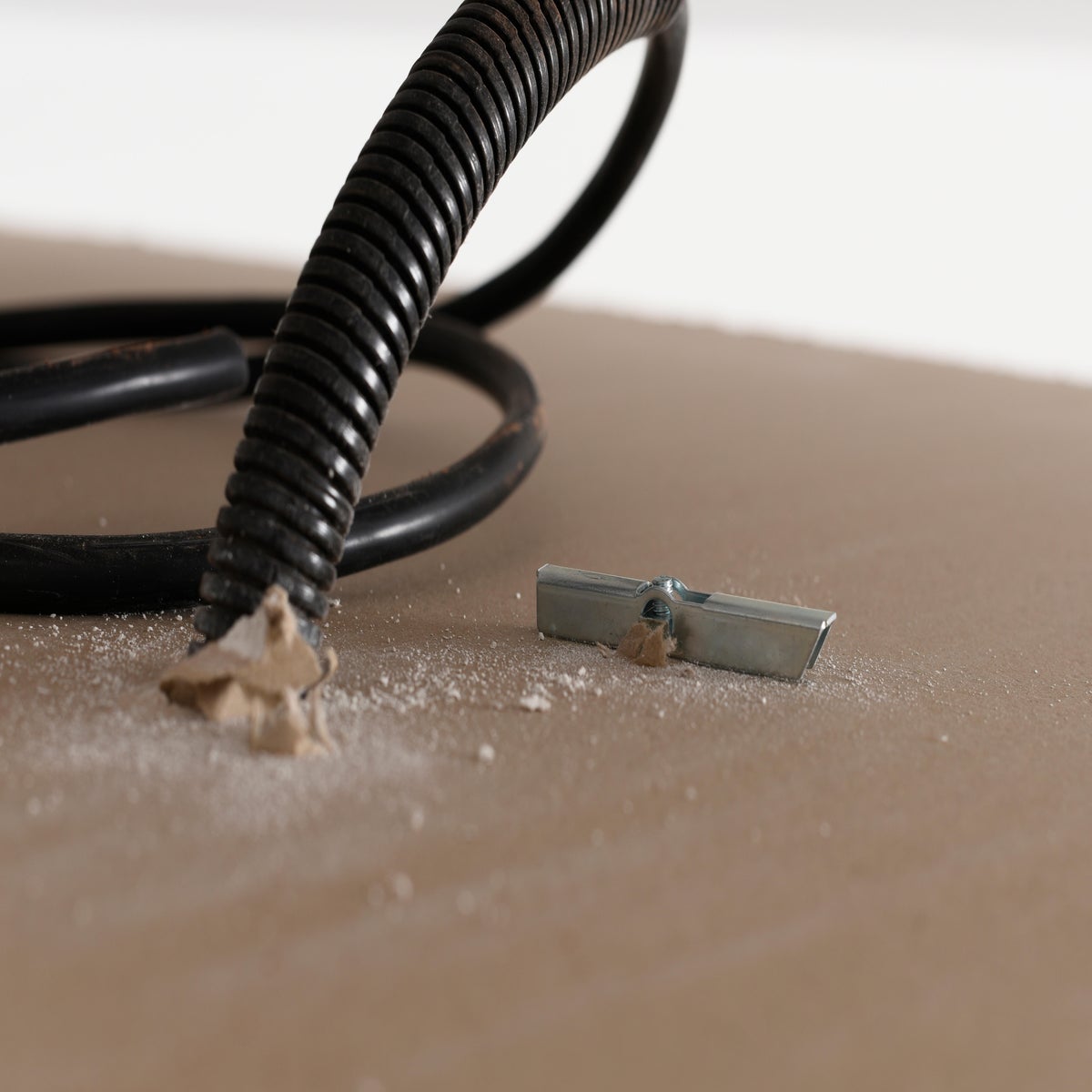

Fíjate bien en cómo entra el taco de vuelco, recto primero.

Después de hacer el balancín, se queda fijado sobre la superficie interior de la placa.

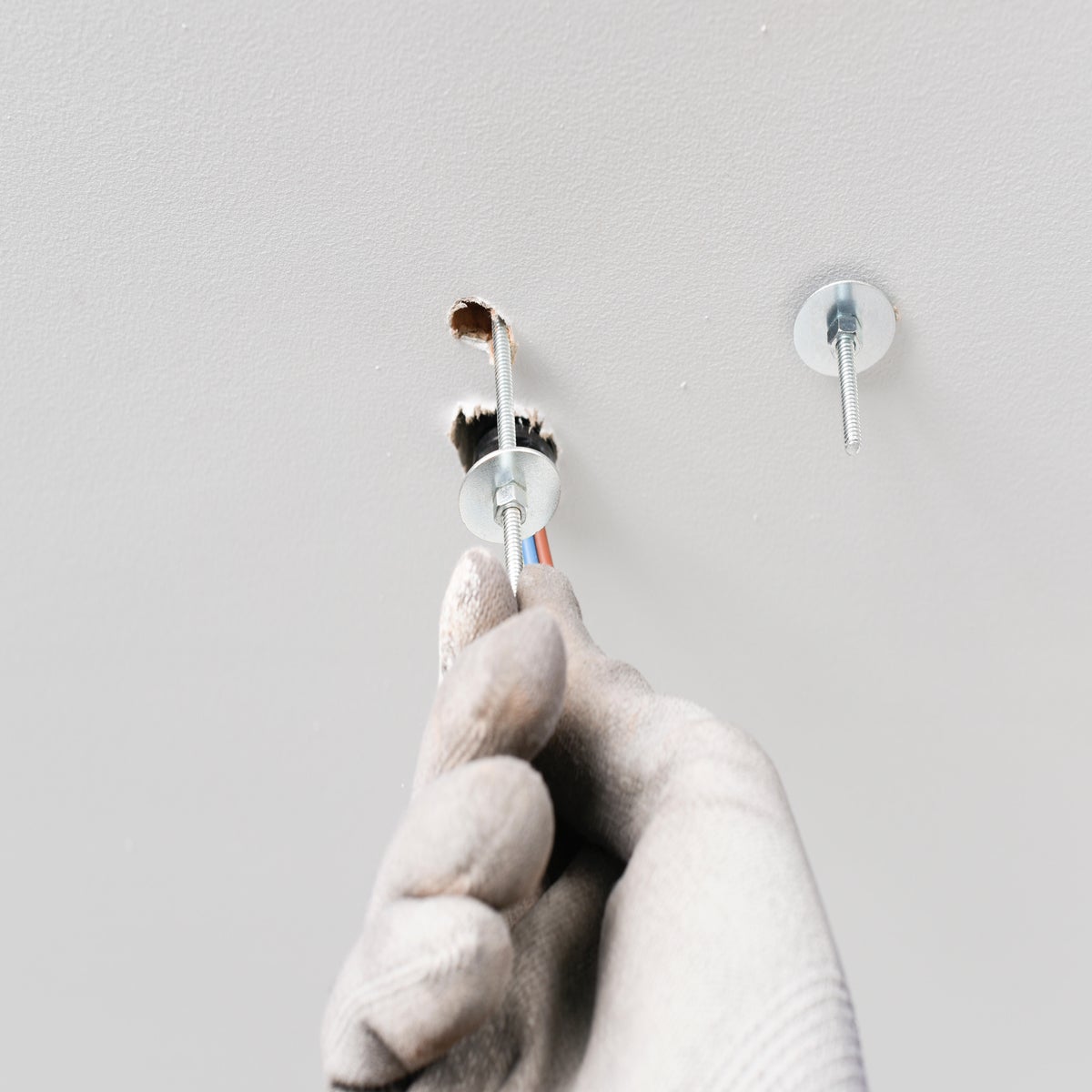

Regula la varilla del taco a la altura necesaria.

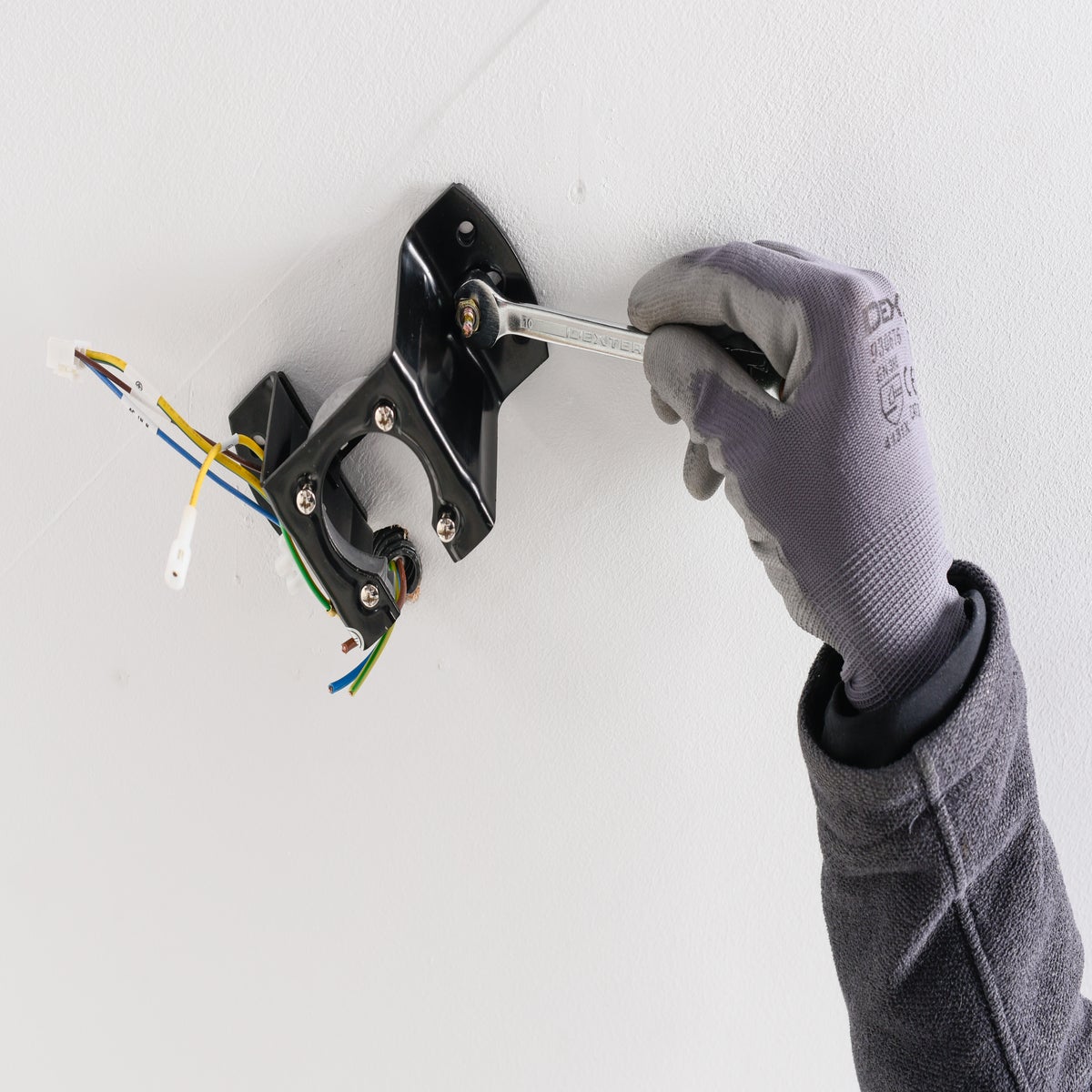

Finalmente mete el soporte entre las varillas y aprieta la rosca fuertemente con ayuda de llave fija o inglesa del tamaño de la tuerca.

Corta la entrada de luz en el cuadro eléctrico por seguridad.

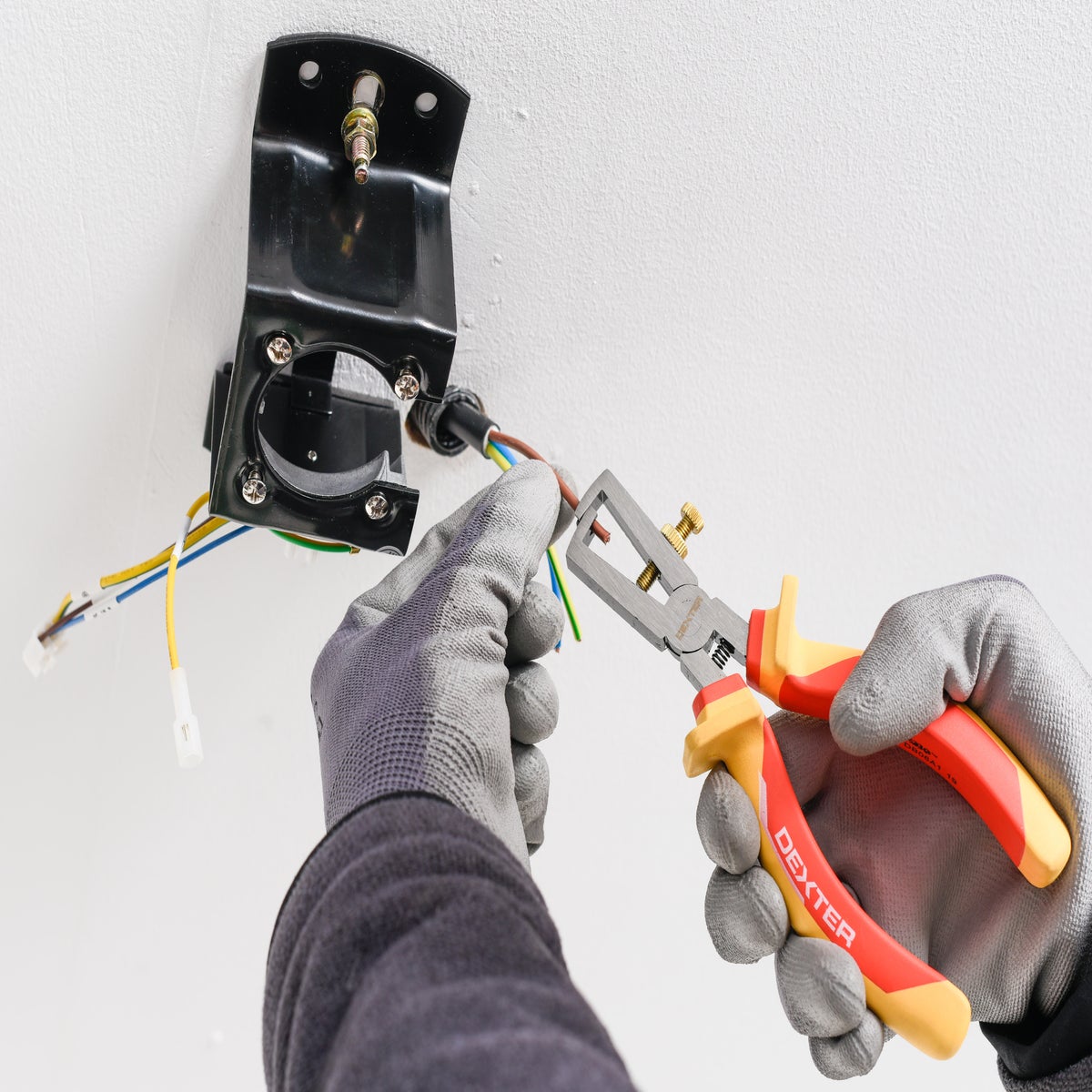

El soporte tiene una clema eléctrica. En ella debes meter los tres cables que llegan del techo. Debes asegurarte de que cada cable entra en su lugar: el marrón, negro o gris de fase en la Línea, el azul en el Neutro, y el verde/amarillo en el Toma de tierra. Pela antes los cables unos 8 mm, sin no están pelados en la punta.

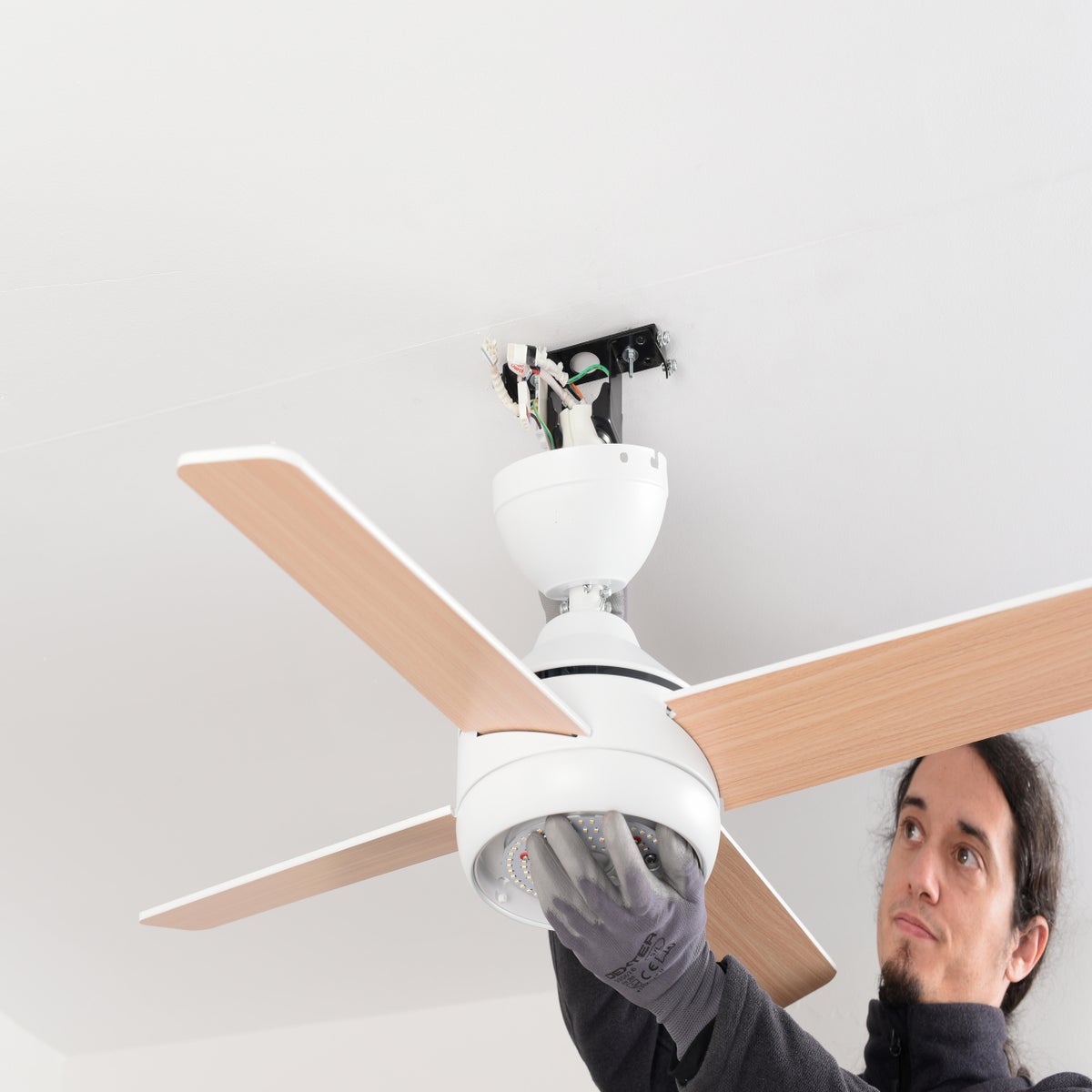

A continuación ya puedes colgar el ventilador, para continuar con su montaje. Encájalo bien.

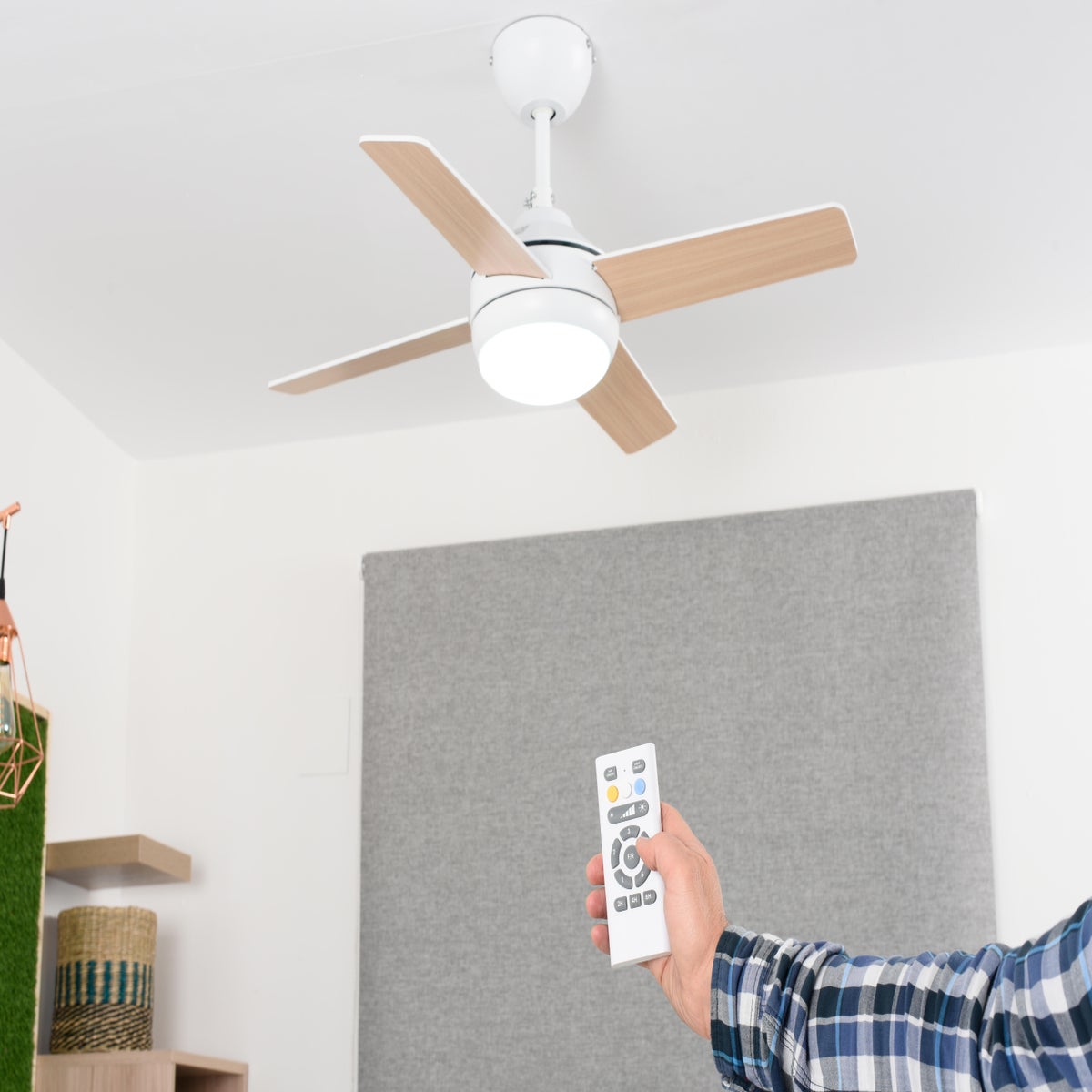

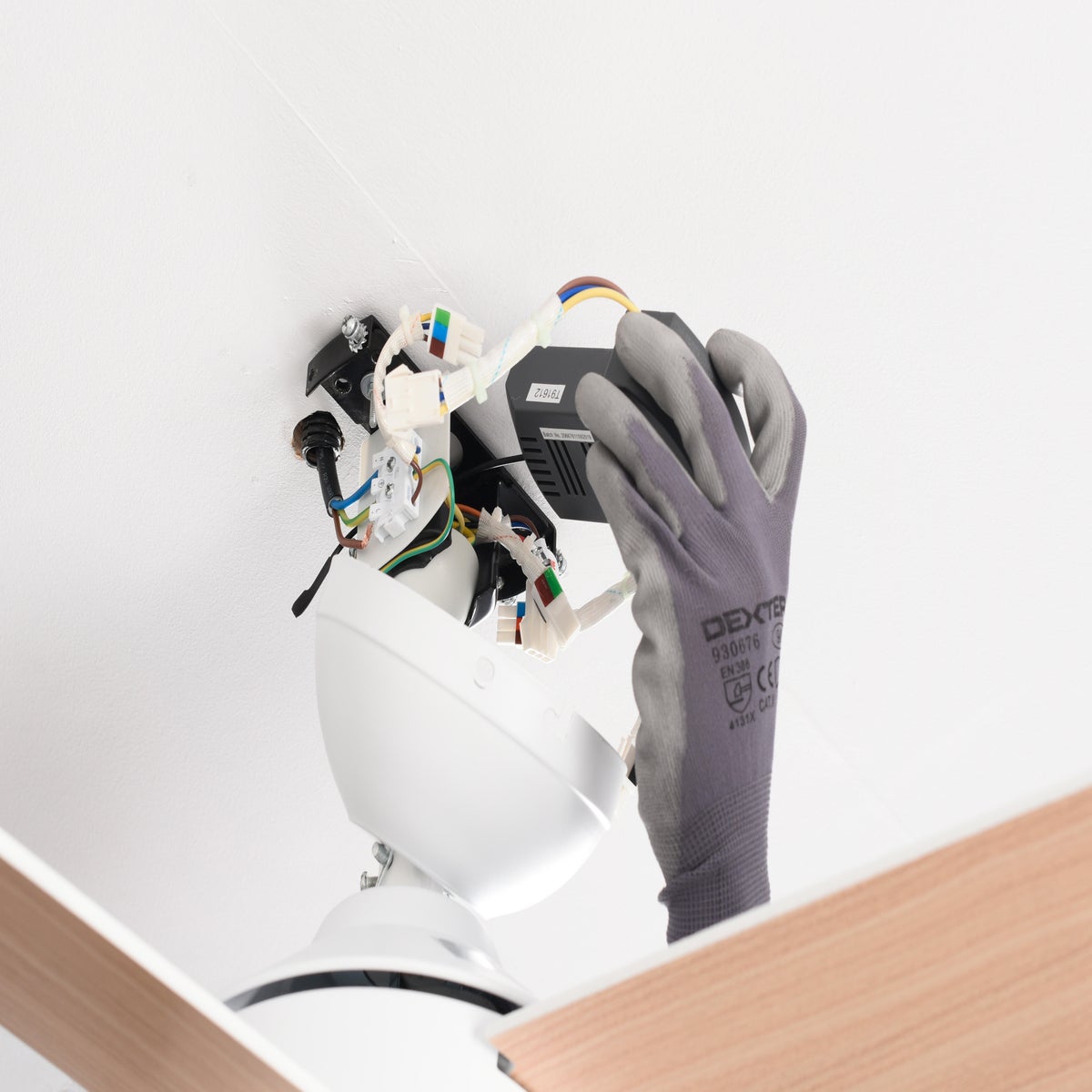

Estos ventiladores funcionan con un mando a distancia. Para ello es necesario colocar el receptor en el hueco del soporte. Encájalo en su lugar.

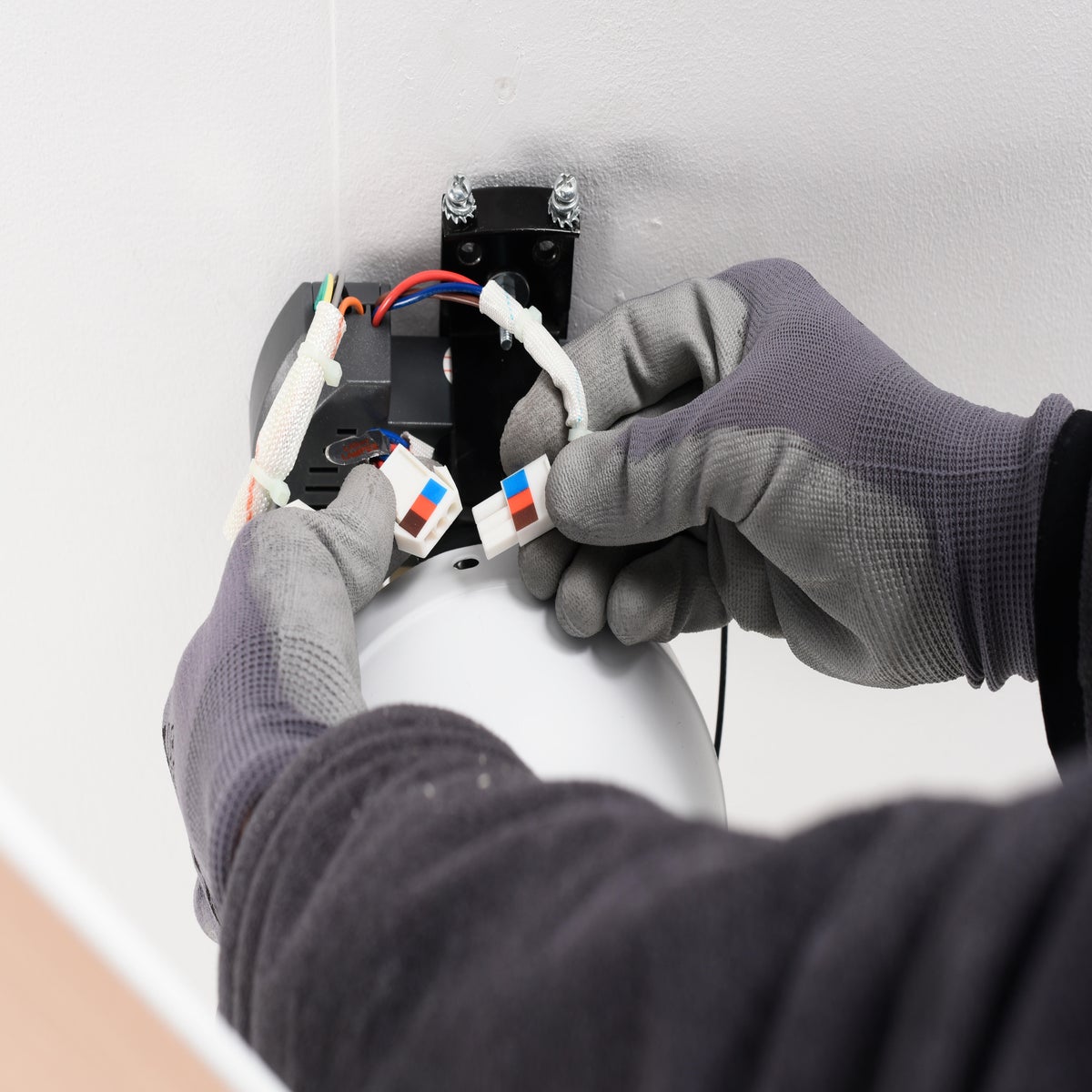

Después, une cada una de las clemas del receptor con las del ventilador. Encajarán sin problema mediante presión.

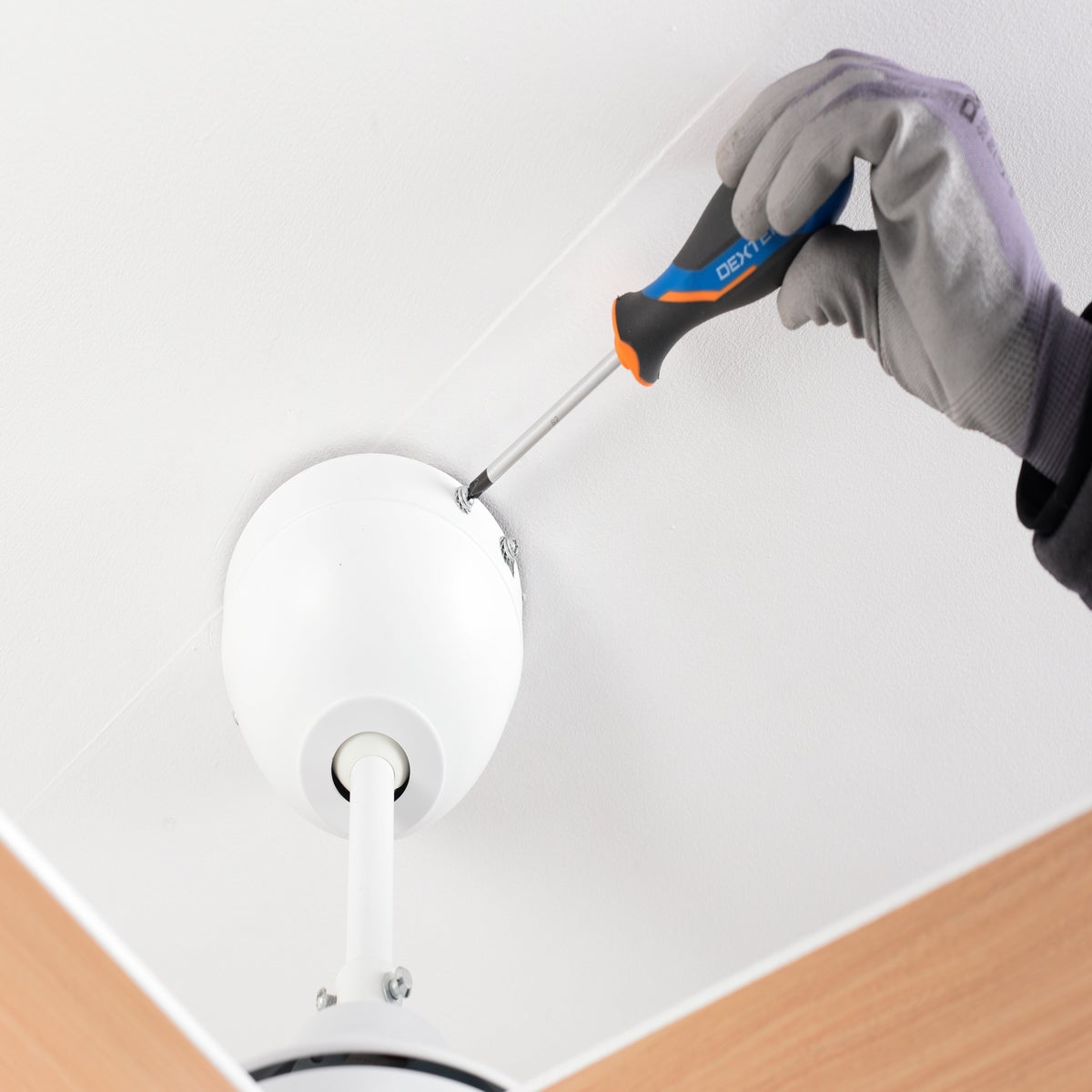

Una vez hecha la conexión, coloca el florón embellecedor de la cabeza del ventilador en su lugar. De esta manera todo el cableado y el receptor quedan ocultos. Debes respetar las instrucciones del fabricante, por lo general el sensor del receptor debe quedar fuera del florón.

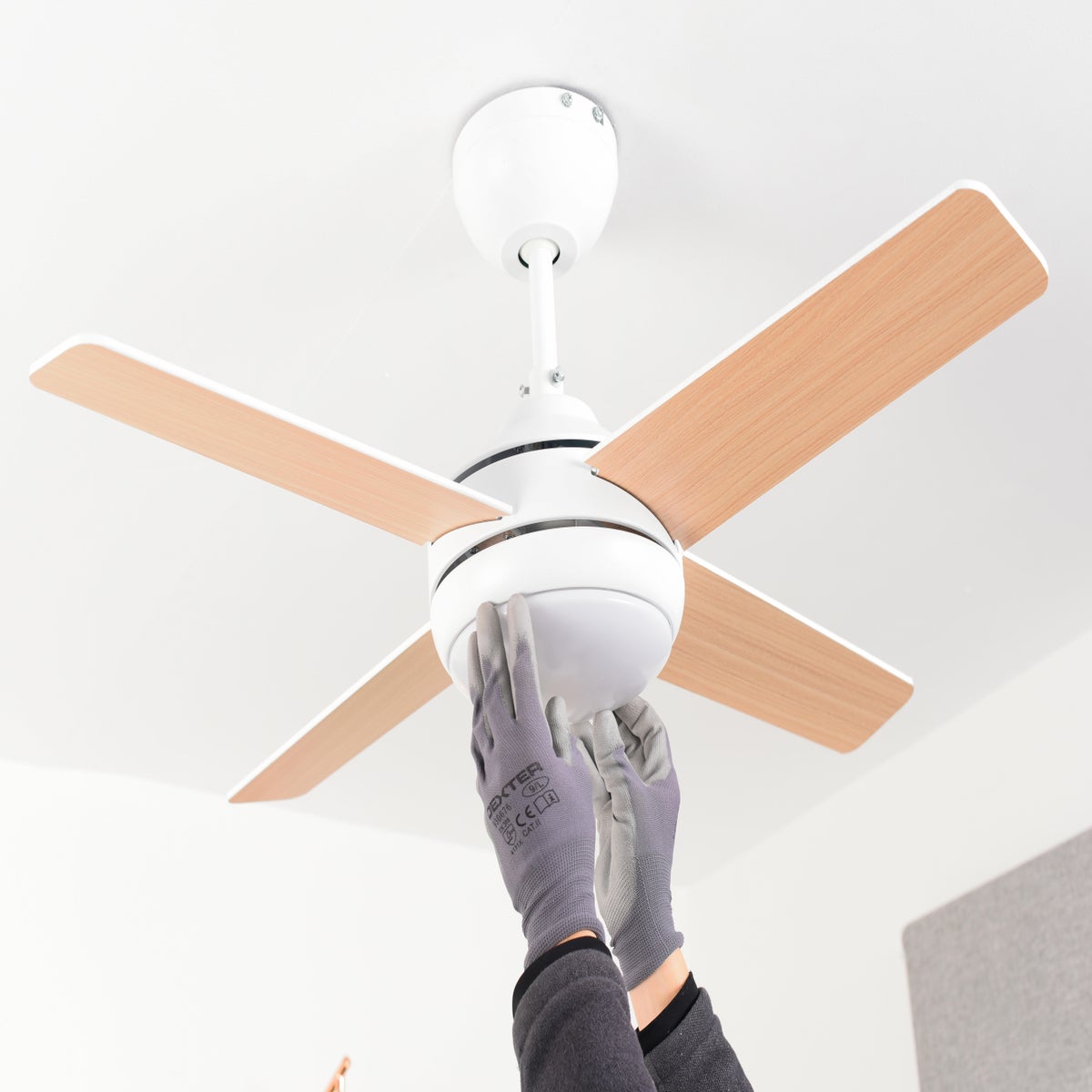

Pon el difusor de la placa.
