Cómo instalar focos empotrables
Los focos empotrados se colocan dentro de un falso techo. Se usan para iluminar de forma directa hacia abajo, aunque también hay opciones de focos empotrables que permiten orientar ligeramente su haz de luz. Son ideales para conseguir una iluminación muy concreta de una zona determinada.
- Publicado el
Gracias al modo Hazlo tú mismo, tendrás las manos libres y podrás concentrarte únicamente en el proyecto
CONSEJO

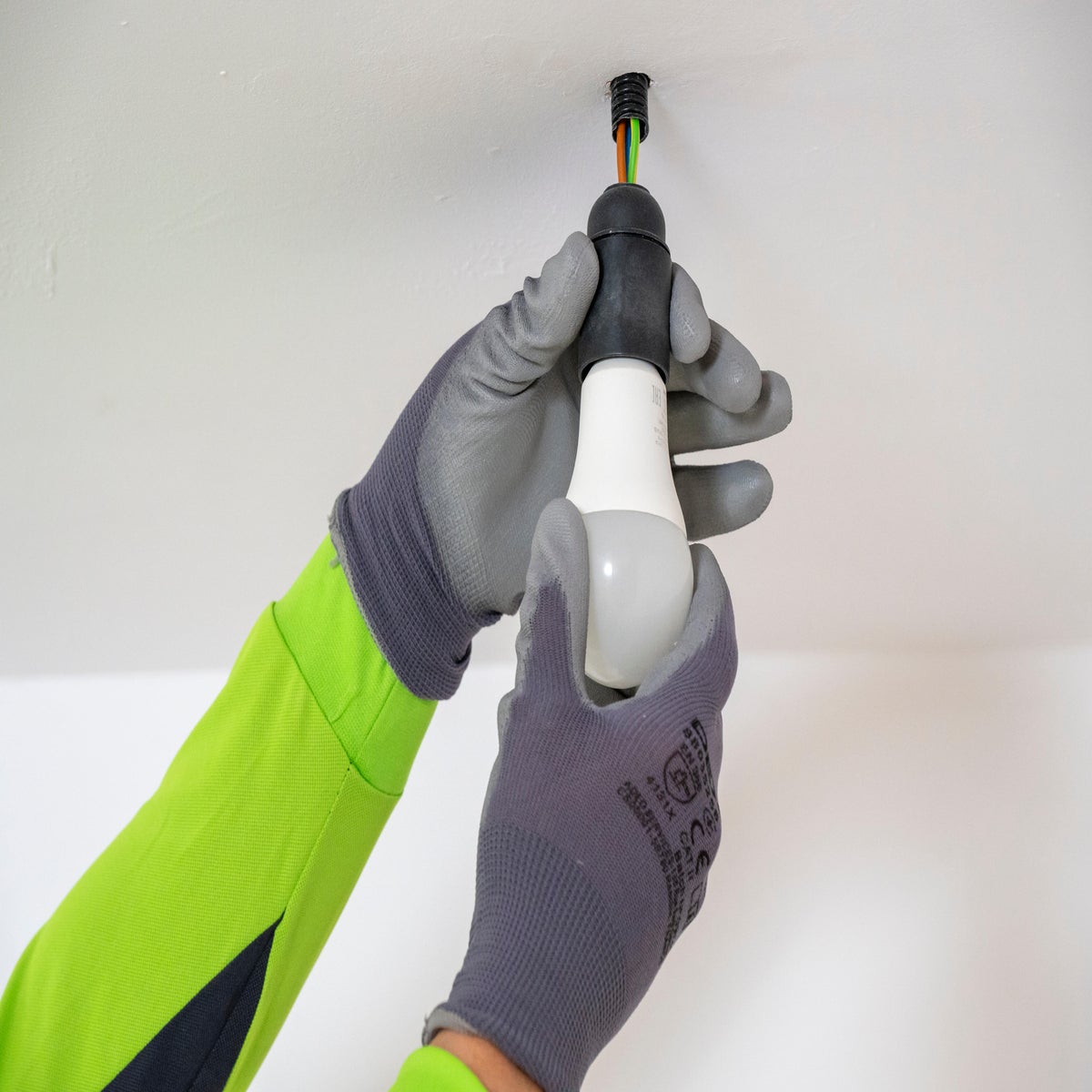

1.1. Si vas a instalar el foco empotrable en el lugar donde ya hay una lámpara, retira el casquillo y suelta los cables aflojando las clemas.

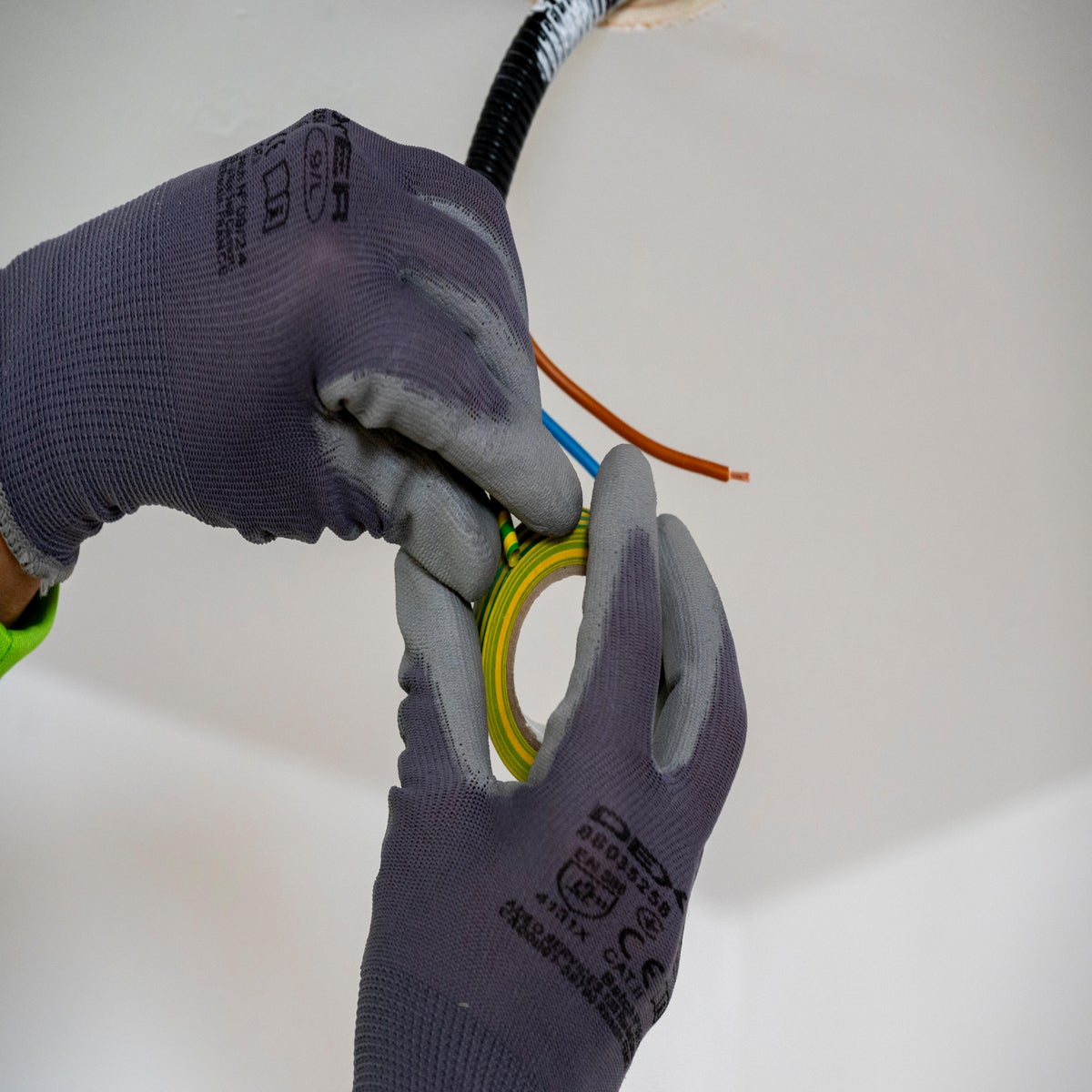

1.2. Protege el extremo del cable de tierra (amarillo-verde) con cinta aislante.

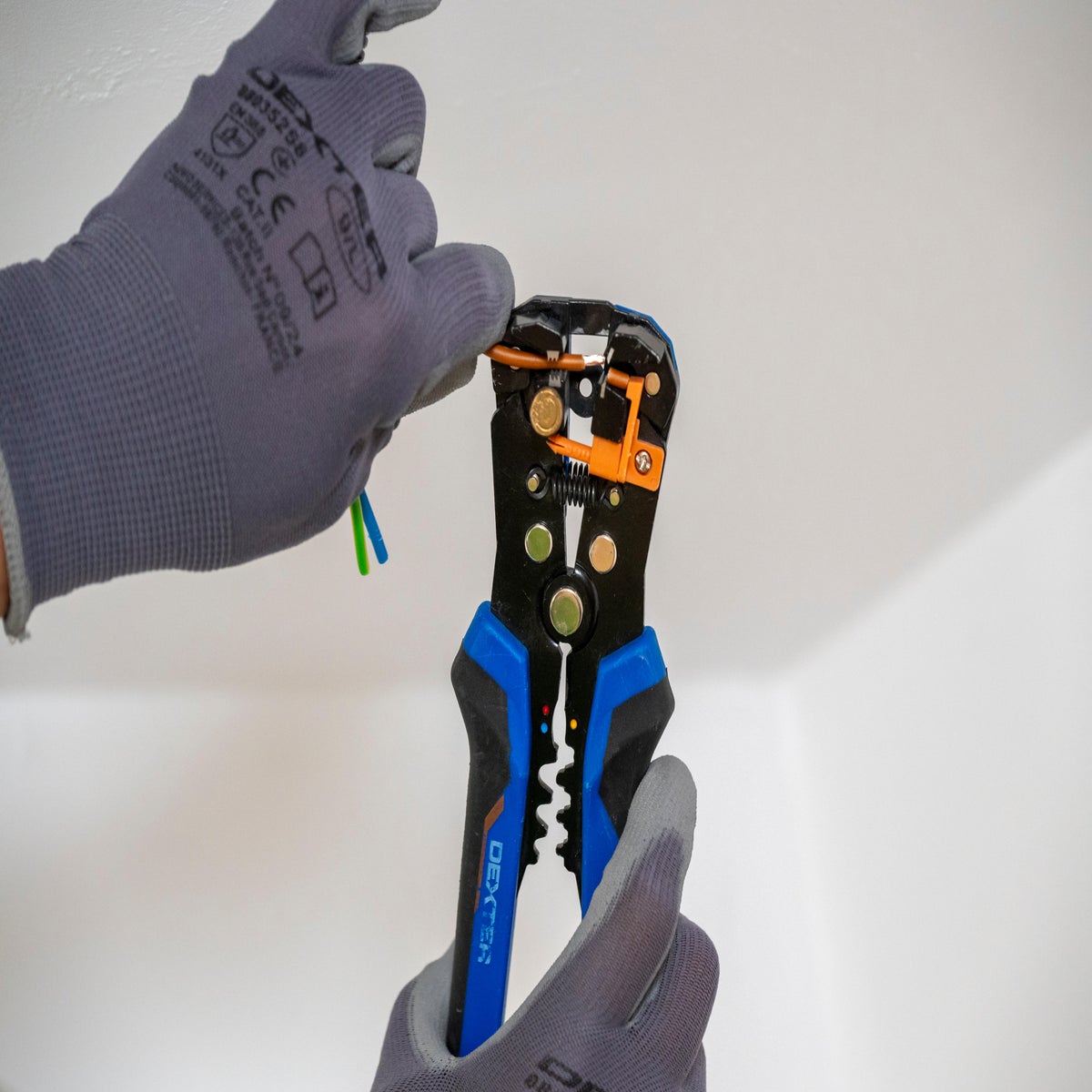

1.3. Usa el pelacables para pelar el extremo del cable neutro (azul) y del cable marrón o negro (fase). Deja libres entre 5 y 8 mm de hilo de cobre.
ATENCIÓN A LAS MEDIDAS

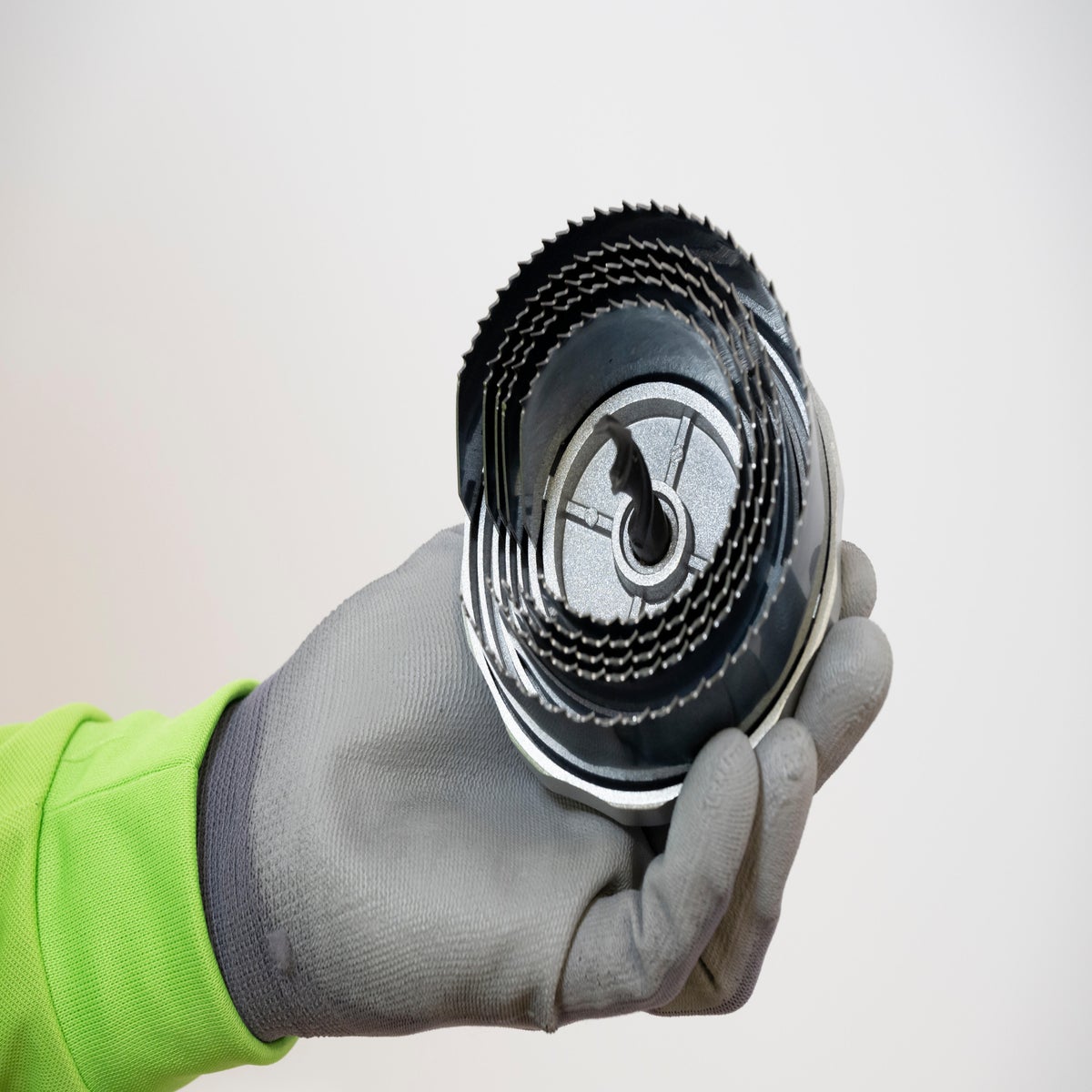

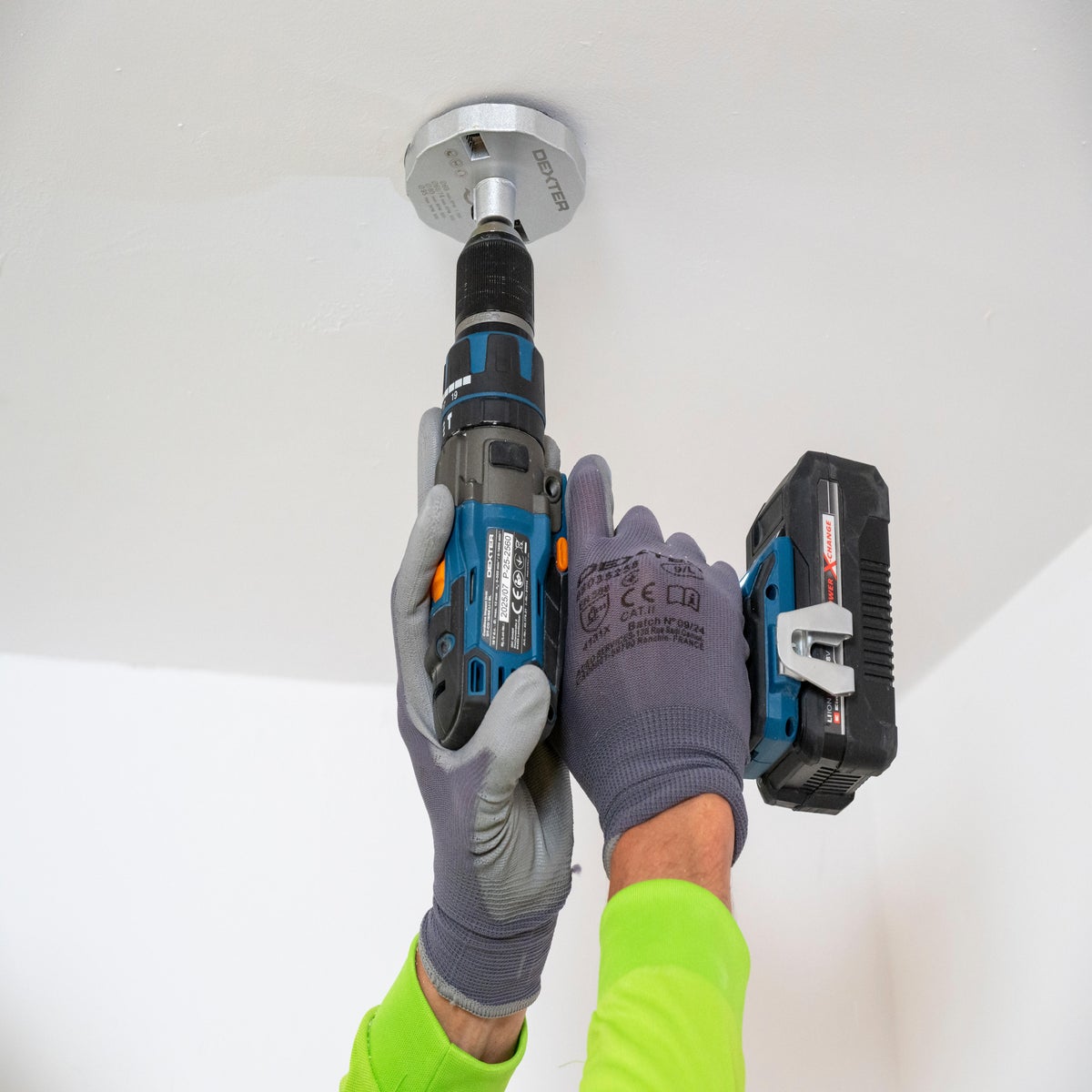

2.1. Pon una sierra de corona en el taladro. Utiliza una corona con sierras de distintos diámetros entre 74 y 90 mm y elige la que mejor se ajuste al foco.

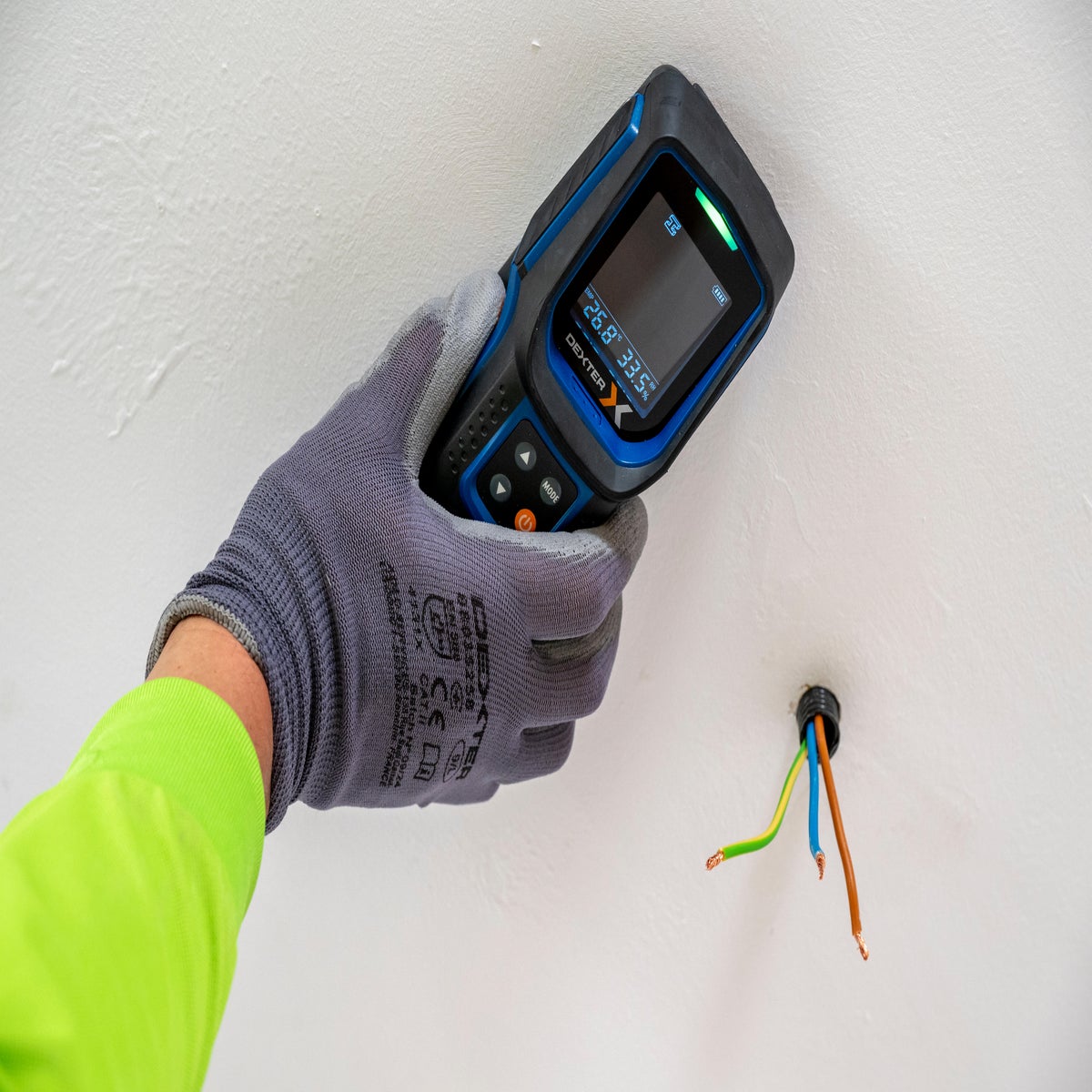

2.2. Los falsos techos de yeso laminado están fijados a un entramado de perfiles de metal. Pasa un detector de perfiles metálicos alrededor de los cables para asegurarte de que la zona está libre y la sierra no se topará con ellos.
2.3. Para que no estorben, empuja los cables al interior del techo, por el agujero. Corta el agujero con la sierra del diámetro adecuado eligiendo una velocidad media--baja en el taladro. Utiliza las dos manos y ejerce una presión firme y constante mientras trabajas.
CONSEJO

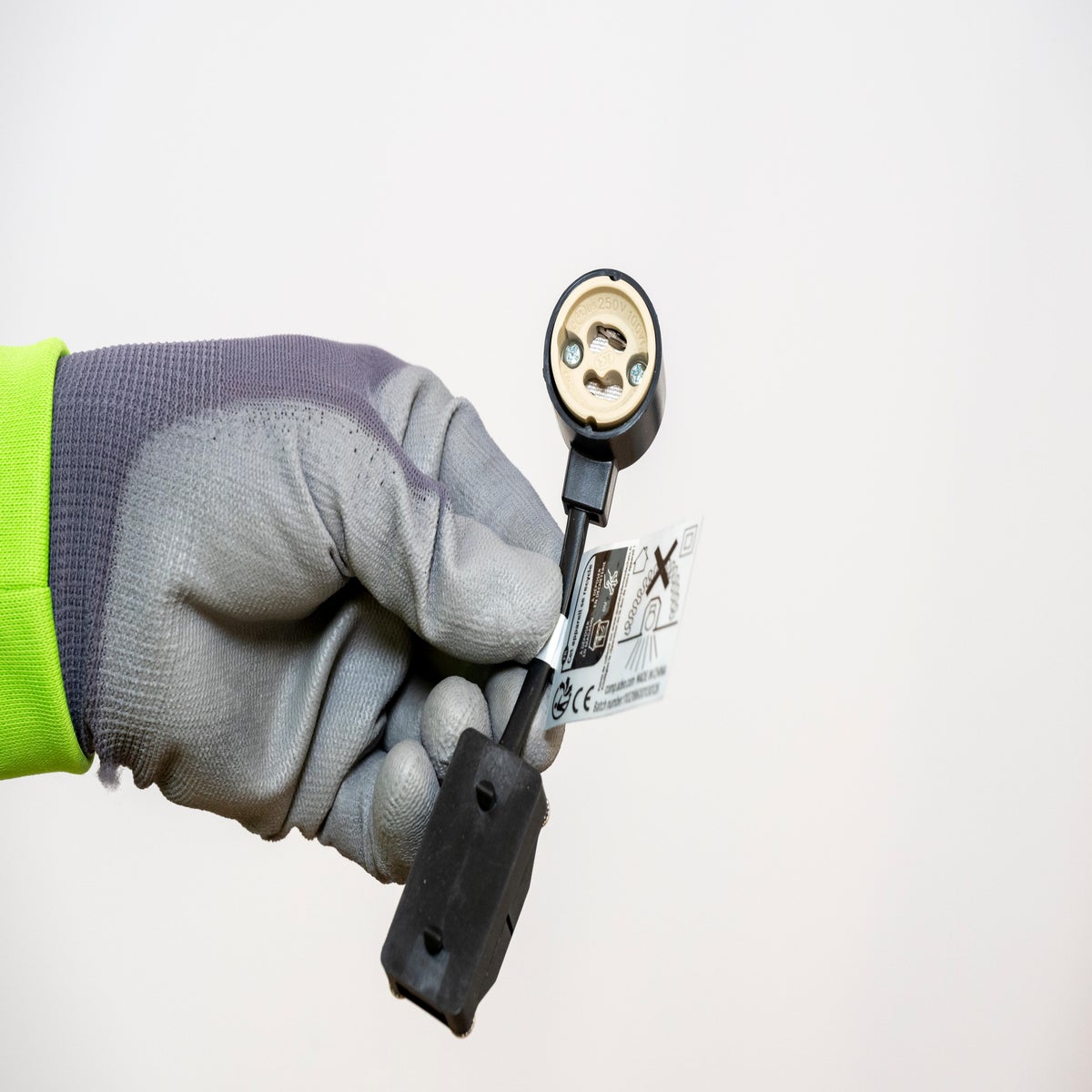

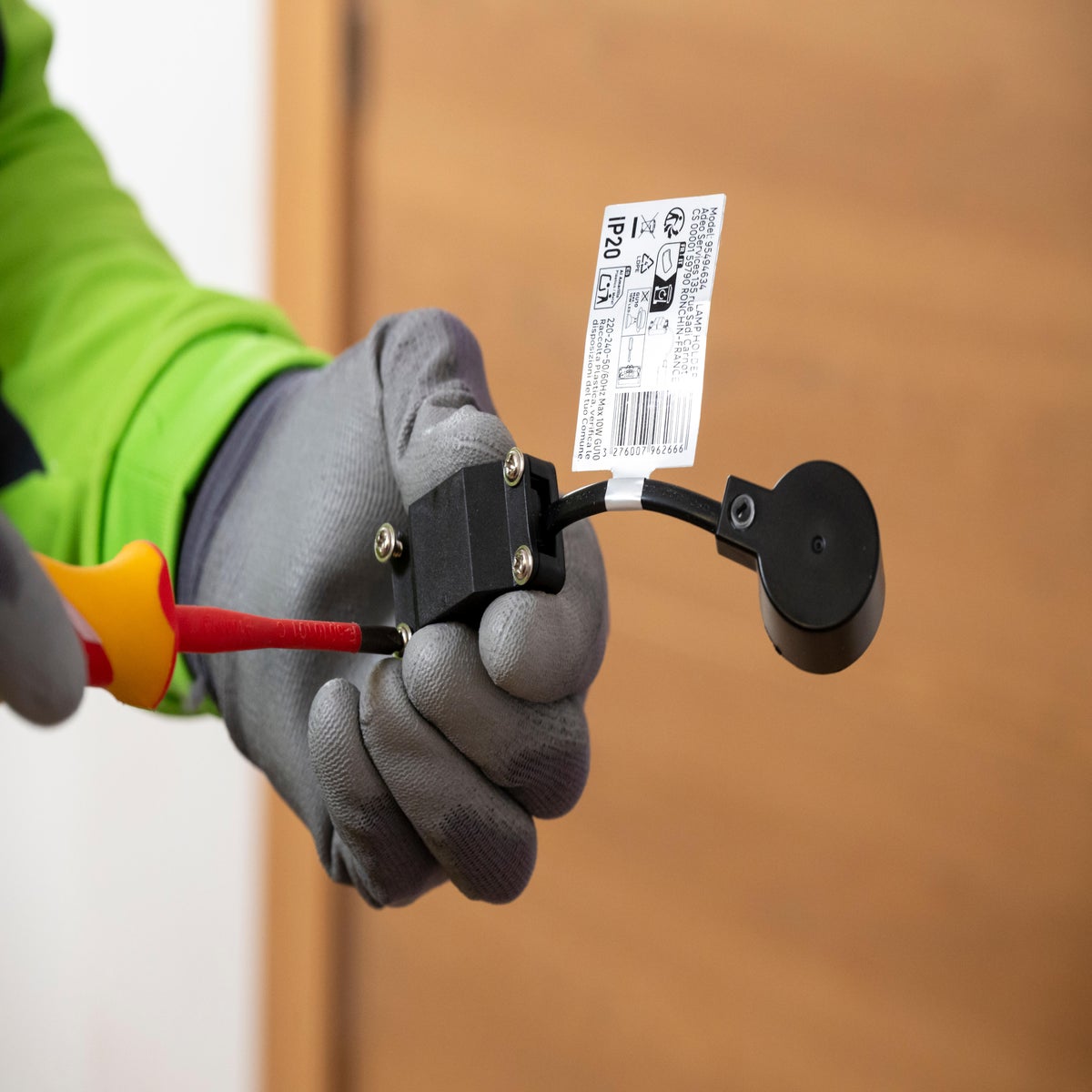

3.1. Este kit de conexión hace más fácil la tarea de instalar focos empotrables. Está diseñado para bombillas tipo GU10 y es más seguro que las clemas.
3.2. Abre la caja retirando los tornillos.

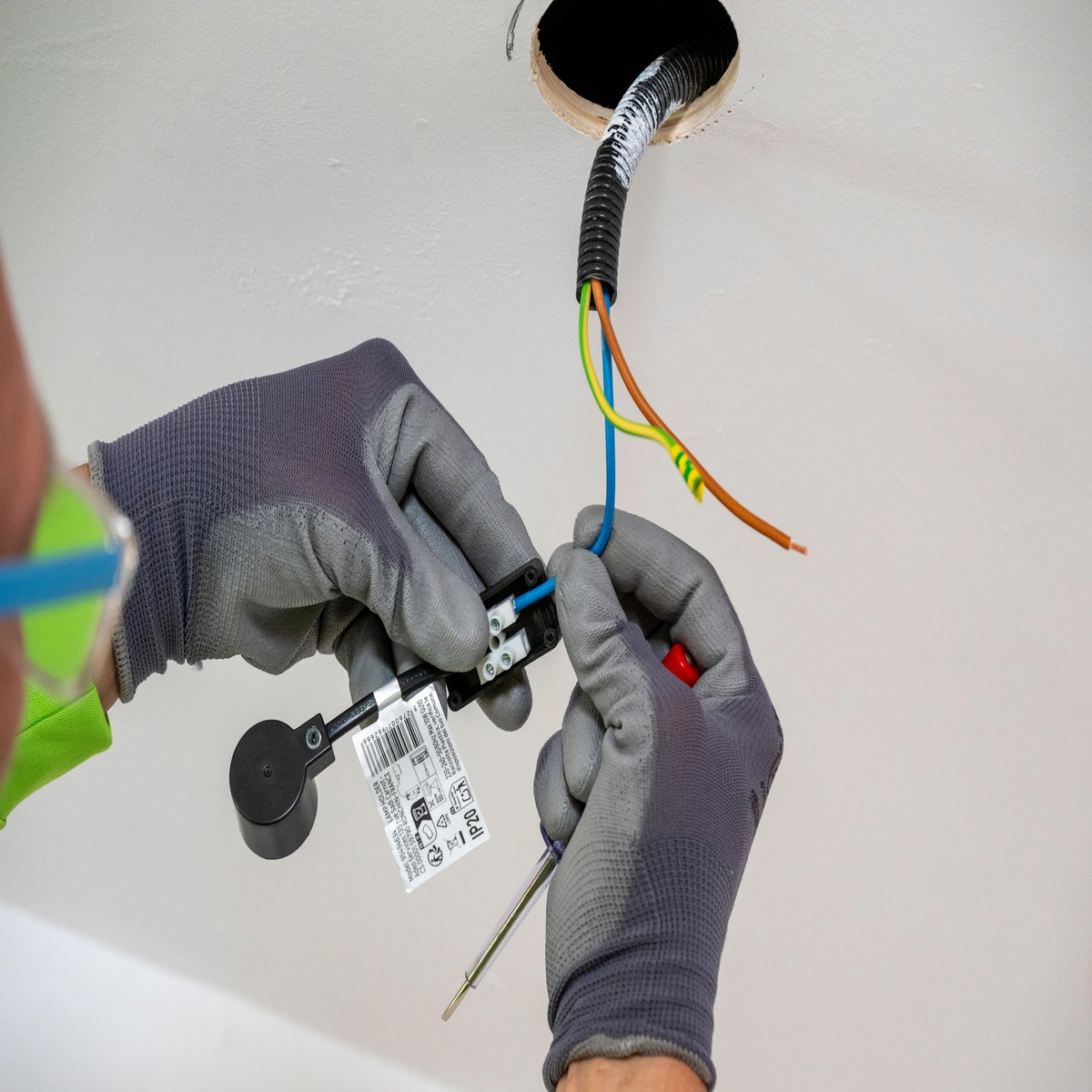

3.3. Afloja los tornillos de las clemas e introduce los extremos de los cables de fase y neutro en su lugar. Vuelve a apretar los tornillos y asegúrate de que la conexión es firme. Cierra la caja.

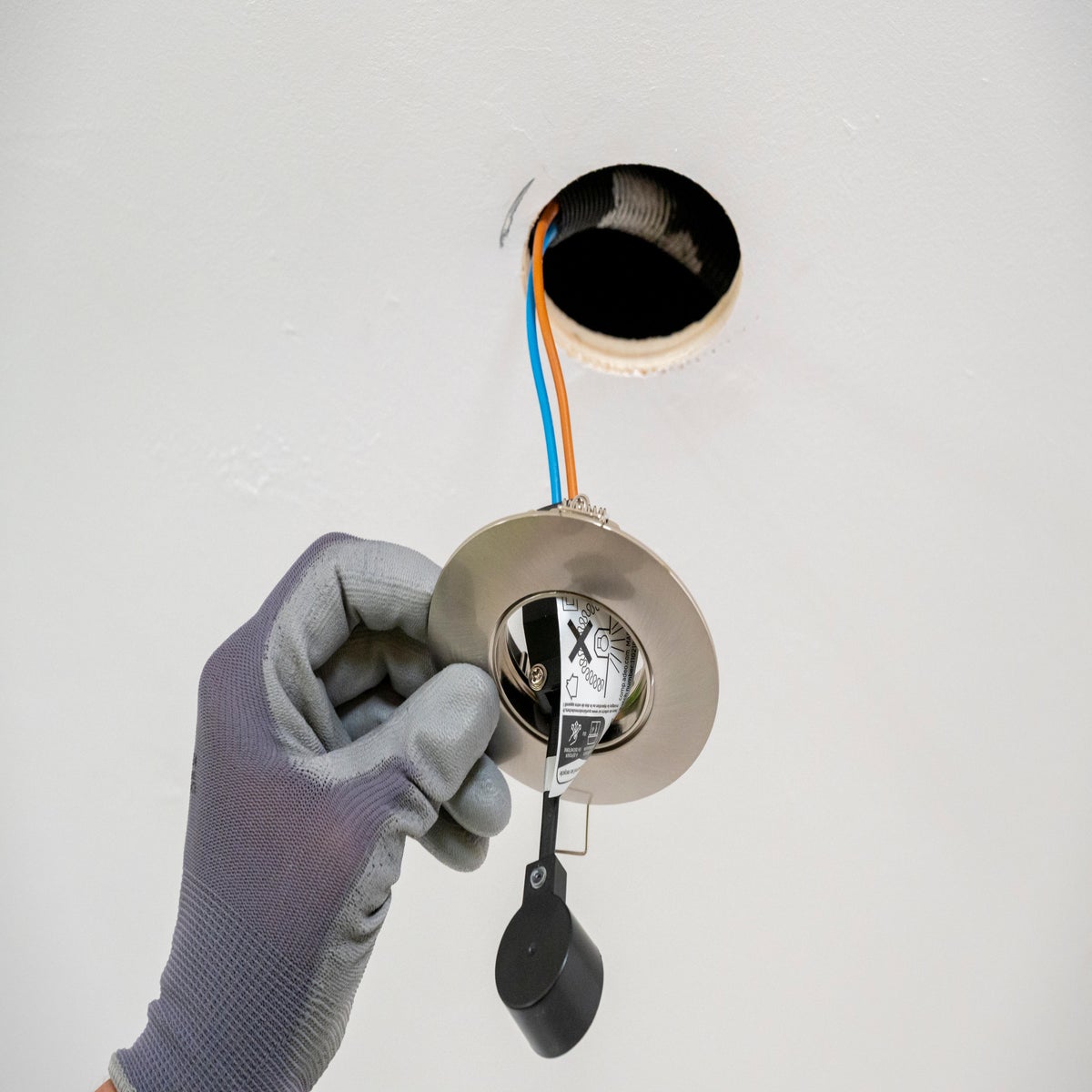

4.1. Retira la anilla que sujeta el foco y pasa el conector por el interior del soporte.

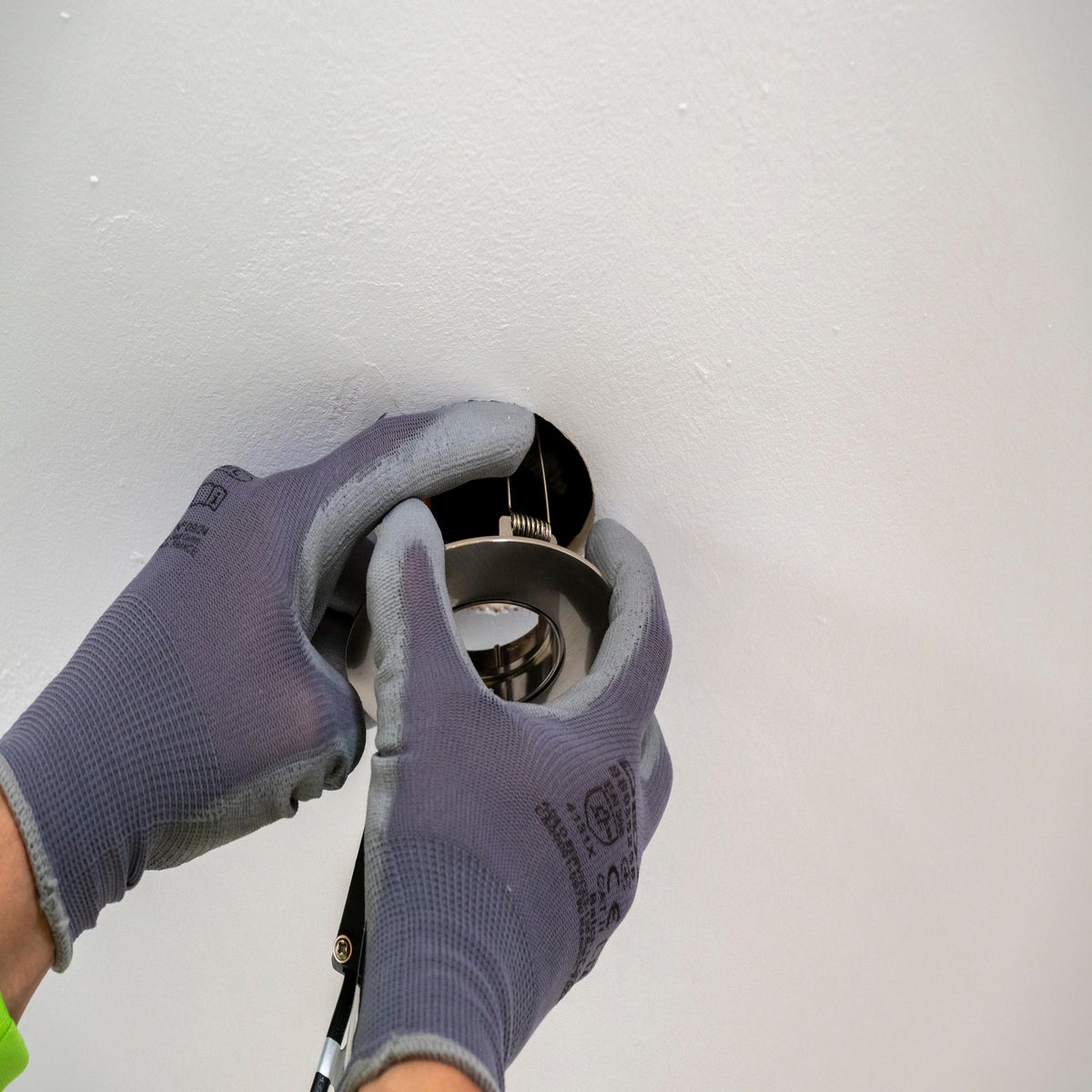

4.2. Encaja el foco en el agujero, empujando las patillas hacia dentro y metiéndolas en el interior. Los muelles harán que presionen hacia fuera, manteniéndolo sujeto.

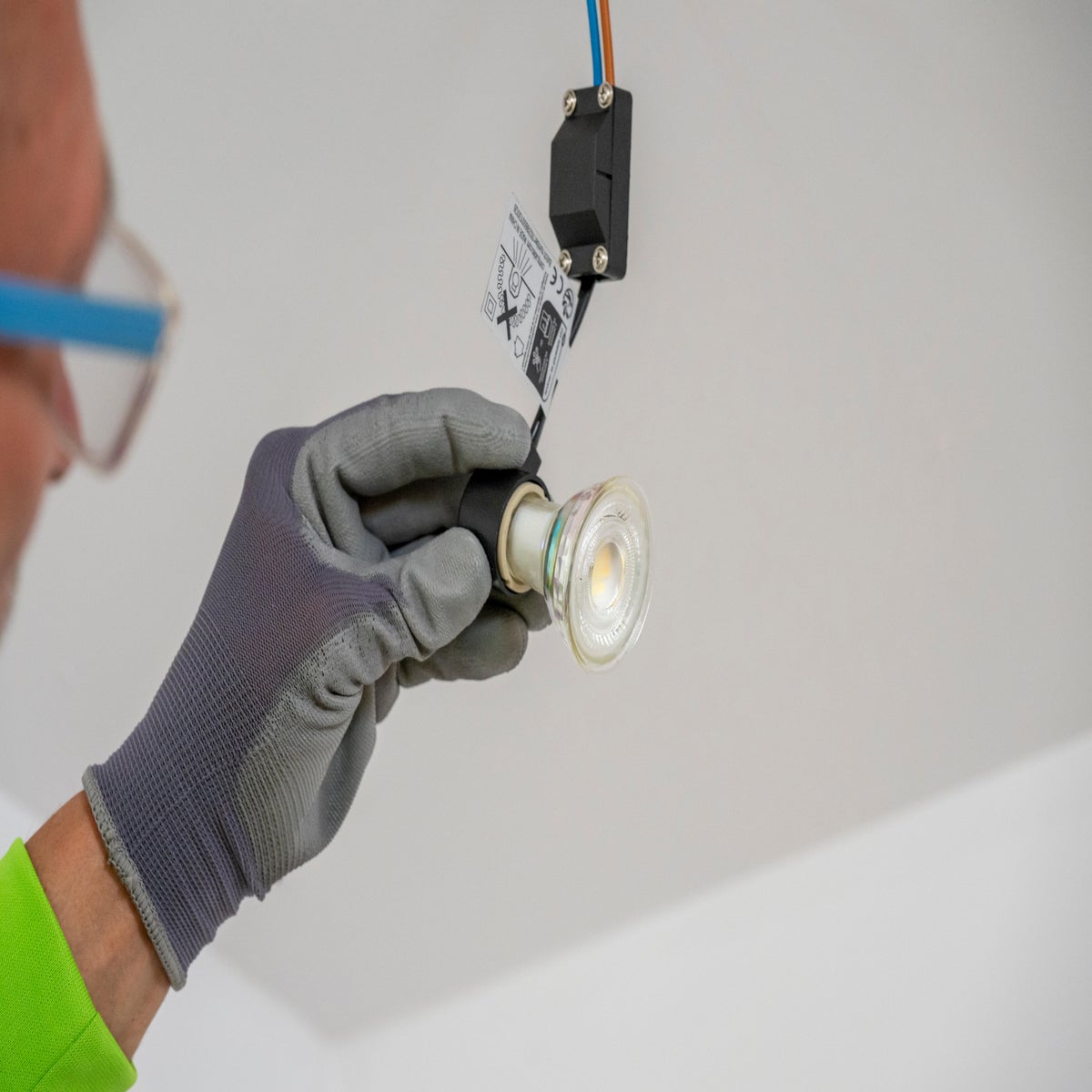

4.3. Coloca una bombilla dicroica GU10 en el portalámparas del conector.

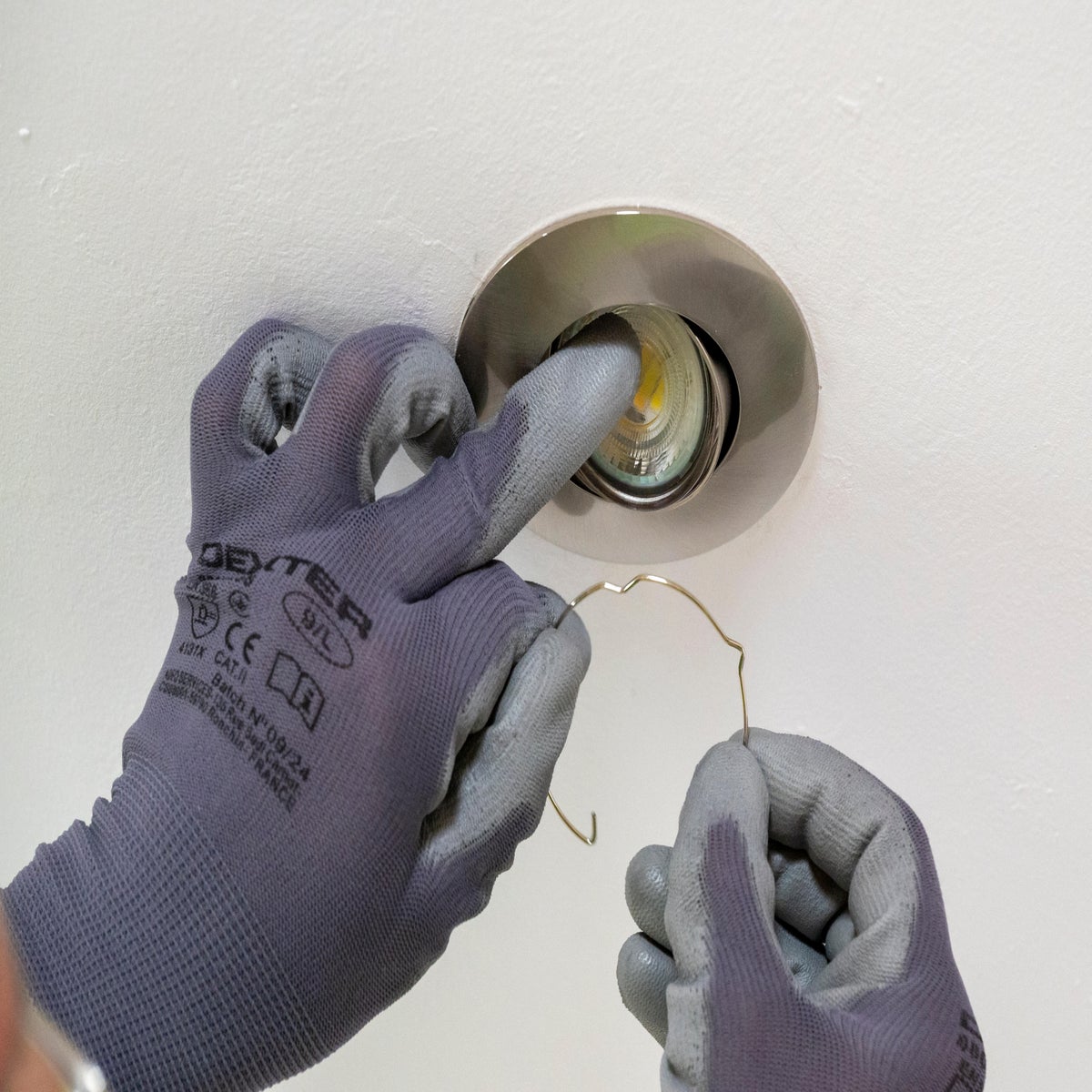

4.4. Introduce el conector en el foco y sujétalo encajando la anilla que retiraste previamente.

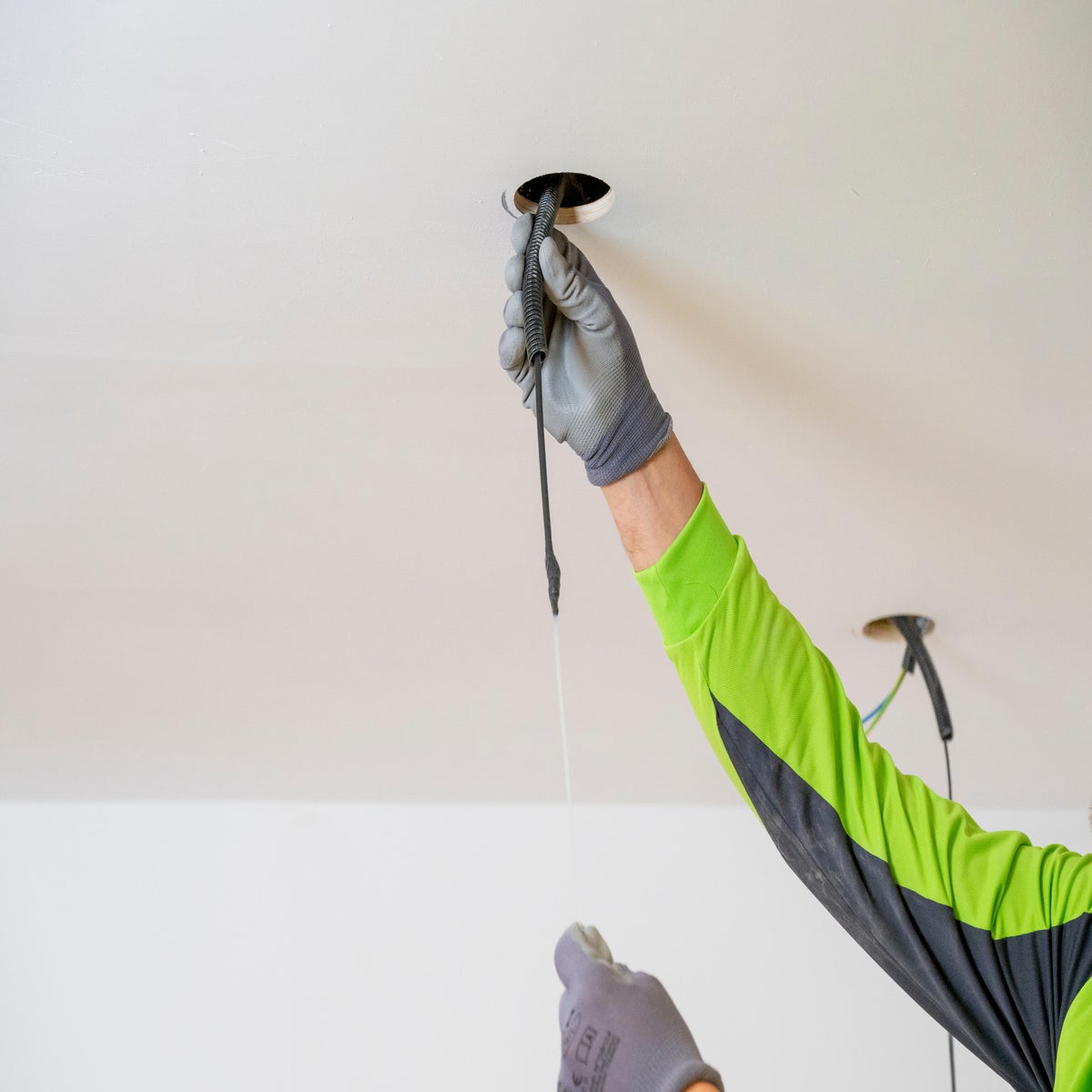

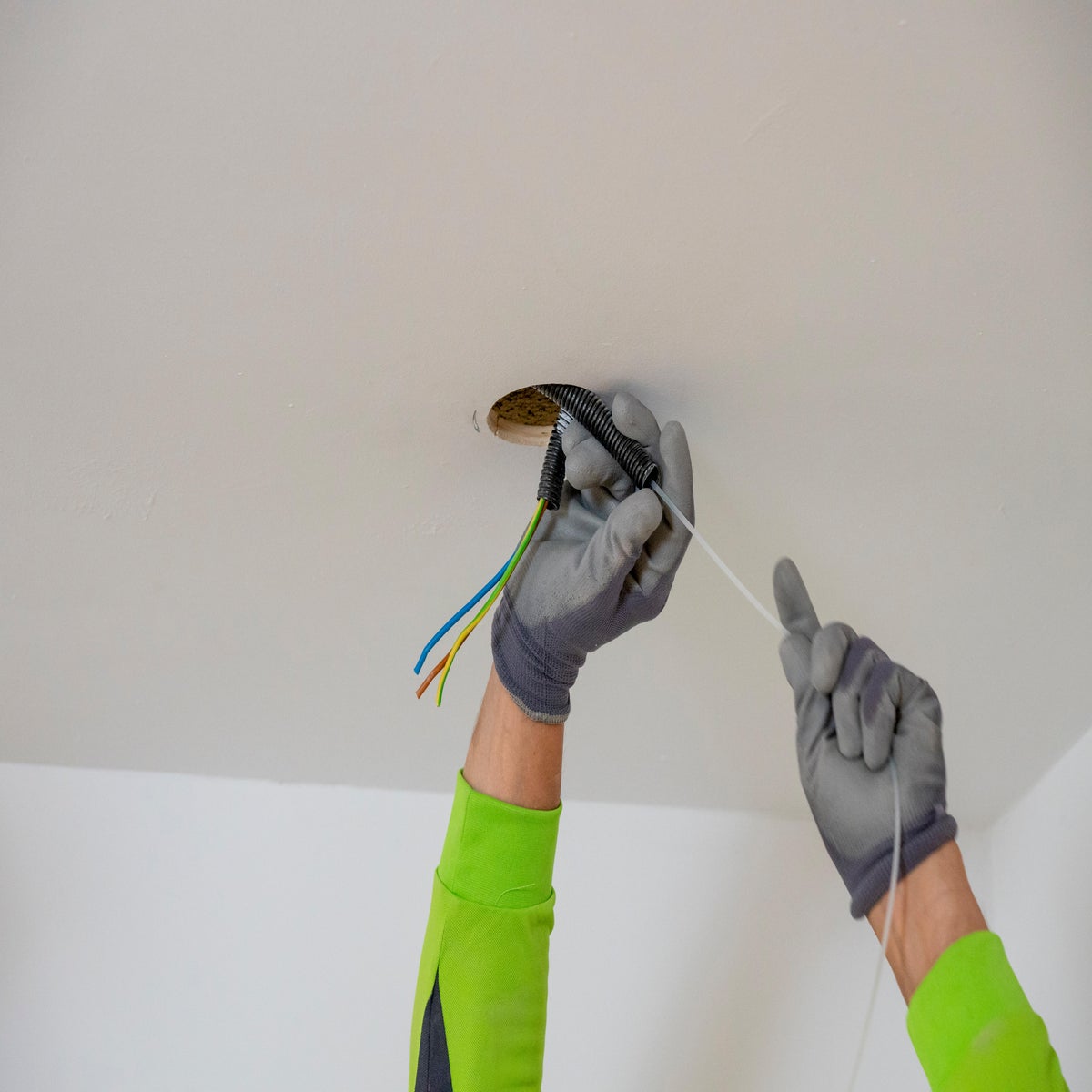

5.1. Para instalar el siguiente foco, mide y corta el agujero en el techo. No olvides pasar el detector de metales antes de serrar. Introduce un tubo corrugado desde el agujero del foco anterior hasta el siguiente y pasa un cable por él empleando una guía pasacables.
5.2. Para pasar el cable, pega el extremo al de la guía con cinta aislante. Introduce la guía por el extremo del tubo corrugado que sale por uno de los agujeros, empújala y sácala por el otro. Quita la cinta aislante: el cable estará ya en su lugar.
5.3. Coloca el kit de conexión y el foco como en los pasos anteriores.

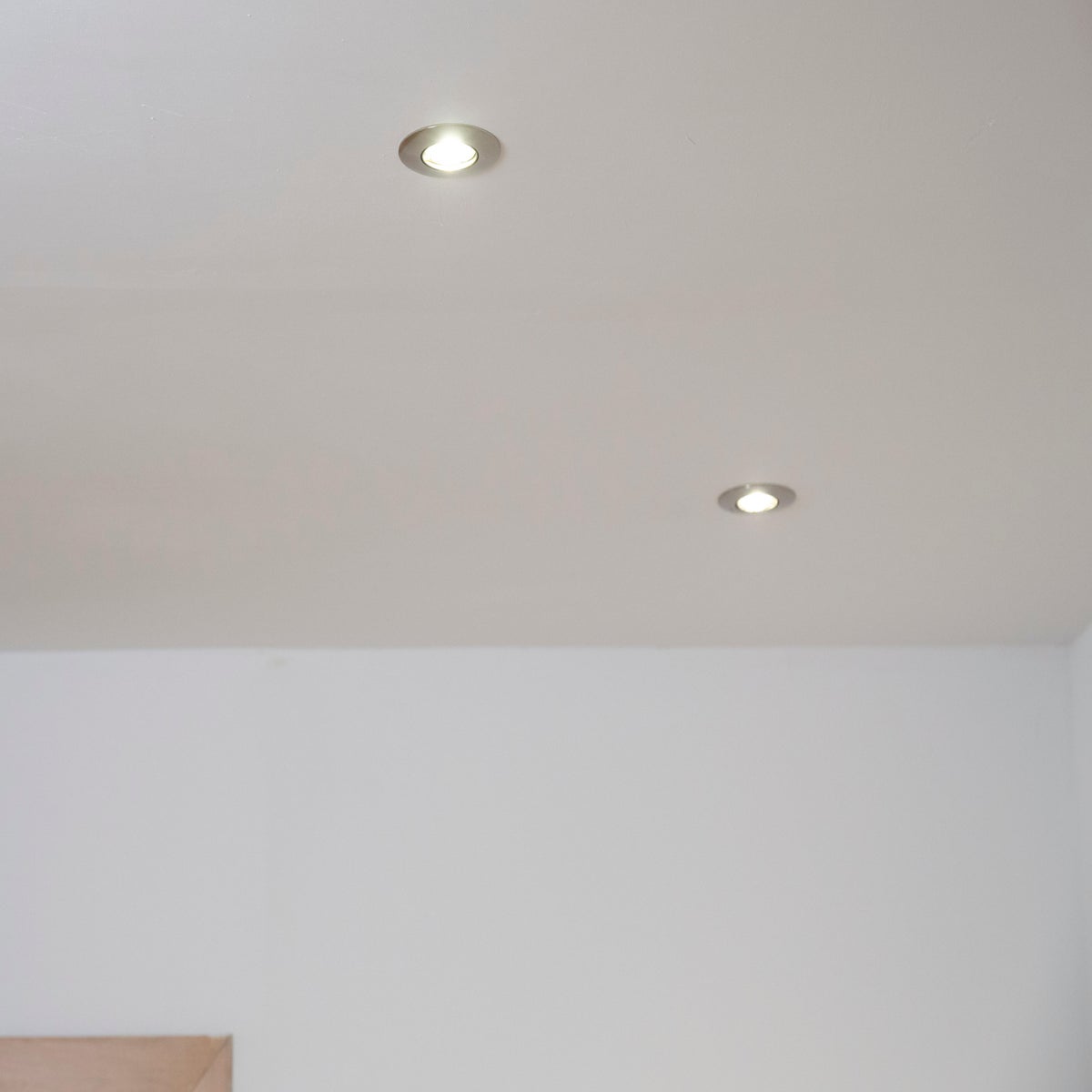

5.4. Vuelve a conectar el interruptor del cuadro eléctrico y enciende el interruptor para verificar el funcionamiento de la instalación.
